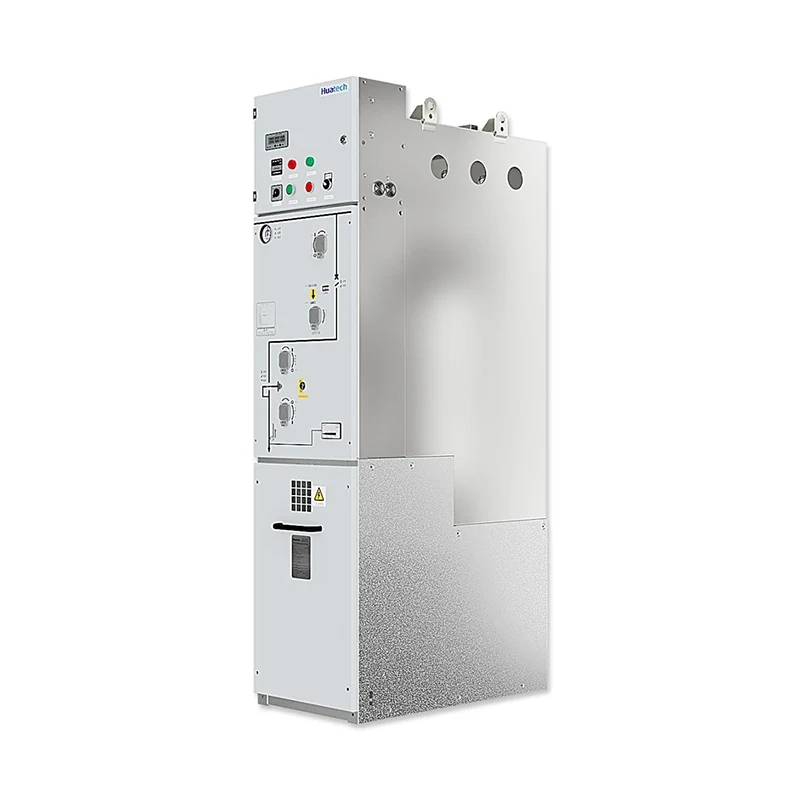

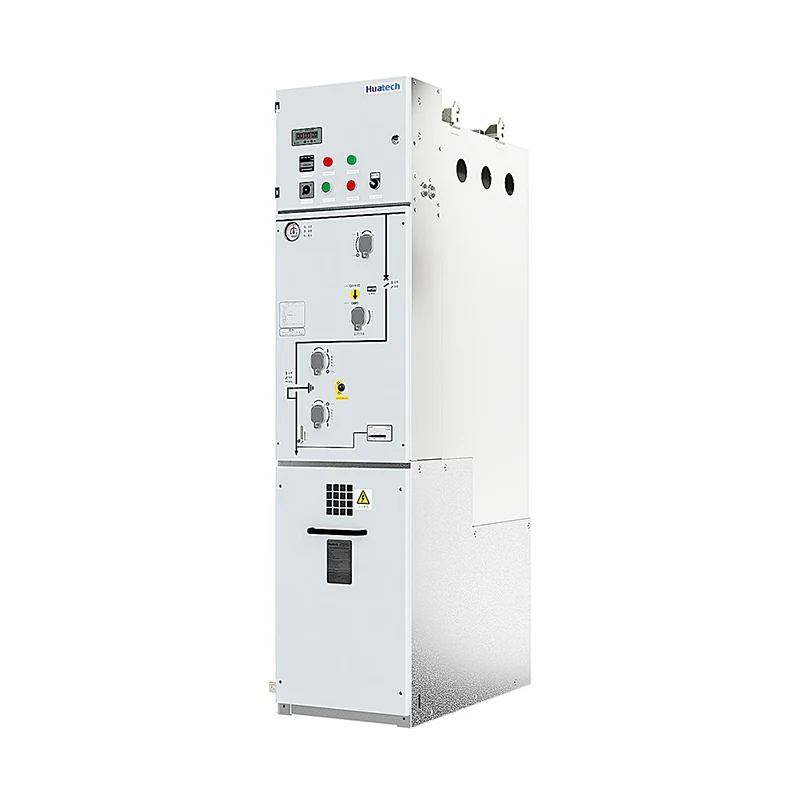

RMU compacta isolada a gás SM6 SF6

A maioria dos equipamentos de manobra faz uma entrada triunfal e depois desaparece gradualmente em um cronograma de manutenção repleto de compromissos. É o tipo de equipamento que exige atenção nos momentos mais inoportunos. A RMU SM6 Compact adota a abordagem totalmente oposta. Esta unidade despretensiosa chega silenciosamente, encaixa-se em seu canto designado e então passa a não fazer absolutamente nada de notável pelos próximos trinta anos. Não há drama, nem chamadas de serviço, nem solução de problemas frenética à meia-noite, nem buscas em pânico por peças sobressalentes que se tornaram obsoletas há uma década. A RMU compacta isolada a gás SM6 SF6 é apenas uma câmara selada de SF6 cuidando de sua própria vida enquanto o mundo exterior experimenta ciclos de calor, umidade e poeira. A assembleia não busca reconhecimento, não dispara alarmes e não gera burocracia. Este não é um equipamento empolgante e é exatamente esse o ponto.

Parâmetros

Uma arquitetura modular está no centro da montagem, permitindo configuração flexível e instalação simples, sem preparação excessiva do local. O sistema de isolamento SF6 totalmente vedado elimina a exposição interna à umidade e contaminantes, proporcionando operação automática confiável ano após ano. Os intertravamentos mecânicos integrados fornecem uma camada essencial de segurança operacional, evitando erros durante as sequências de comutação. Enquanto isso, componentes internos de alta qualidade garantem desempenho estável a longo prazo em redes de distribuição de média tensão. A RMU compacta isolada a gás SM6 SF6 também acomoda uma variedade de configurações funcionais, incluindo chaves seccionadoras de carga, disjuntores a vácuo, esquemas de proteção de fusíveis e unidades de medição dedicadas. Isto torna esta solução compacta adaptável a diversas demandas de aplicações sem comprometer sua promessa principal de longevidade silenciosa.

Aplicativos

A Unidade Principal de Anel (RMU) é amplamente utilizada em subestações compactas, subestações transformadoras, redes urbanas de distribuição de energia, usinas de energia solar, estações de energia eólica e sistemas de distribuição de energia industrial.

Etapas de instalação do produto

Preparação Pré-Instalação

Antes de posicionar a RMU Compacta Isolada a Gás SF6 SM6, certifique-se de que a instalação ocorra em clima calmo e seco, sem areia ou precipitação. A umidade relativa deve permanecer abaixo de oitenta por cento. A área de trabalho deve ser coberta com lona antiestática e o piso deve ser mantido limpo. Inspecione cuidadosamente a unidade. Verifique se a pressão do gás SF6 e o ​​teor de umidade atendem às especificações de fábrica. Verifique todos os componentes isolantes quanto a rachaduras ou danos e confirme se as vedações estão intactas e sem juntas reutilizadas. A fundação deve passar pela inspeção, com a distância central e os desvios de altura dentro de dez milímetros e a variação do centro do parafuso embutido não superior a dois milímetros. A resistência do concreto deve ser totalmente curada e verificada.

Etapas de instalação

Levante o conjunto selado até a posição usando equipamento apropriado e um guindaste. Ajuste os parafusos de nivelamento até que o alinhamento vertical esteja dentro da tolerância do fabricante. Fixe o gabinete de acordo com a sequência numerada de fábrica, apertando todos os parafusos com uma chave dinamométrica calibrada. Use no máximo três calços por ponta, com a espessura total da pilha inferior a dez milímetros. Conecte os cabos de entrada e saída de acordo com o esquema elétrico. Para terminações plug-in, certifique-se de que o pino de contato esteja totalmente assentado dentro da bucha para evitar rastreamento e confirme se o cone de tensão se ajusta perfeitamente sem compressão excessiva. Encha o compartimento de gás com SF6 seco até a pressão especificada e, em seguida, execute uma verificação de vazamento. Todas as peças metálicas devem ser ligadas a uma ligação à terra fiável. A ranhura de vedação deve estar limpa e sem riscos. Aplique o selante com cuidado, evitando a migração para o lado do gás. O tanque soldado normalmente atinge um vazamento anual abaixo de zero vírgula cinco por cento. Os testes finais incluem medição de resistência de isolamento, verificação de tensão suportável de frequência de energia e confirmação funcional do intertravamento mecânico da chave de três posições. Nunca abra a câmara cheia de gás, a menos que seja autorizado e orientado pelo fabricante. A sala de equipamentos deve apresentar ventilação de baixo nível com troca de ar não inferior a quatro vezes por hora, e o pessoal que trabalha em áreas confinadas é aconselhado a transportar monitores de detecção de SF6 e oxigênio.

Oficina

Certificações e Qualificados

Perguntas frequentes

Q1: Que tipo de cobertura de garantia é fornecida?

A garantia padrão é válida por doze meses a partir do comissionamento ou dezoito meses a partir da remessa, o que ocorrer primeiro. Termos estendidos disponíveis mediante solicitação

Q2: Quão fácil é adquirir peças de reposição?

As peças sobressalentes críticas são mantidas em estoque regional e os itens mais comuns são enviados dentro de três a cinco dias úteis

Q3: Que manutenção de rotina é realmente necessária?

Inspeção visual de manômetros e terminações de cabos anualmente, verificações do mecanismo operacional a cada poucos anos, dependendo da frequência de comutação

Q4: Esta unidade pode ser expandida posteriormente se a carga aumentar?

Sim, a arquitetura modular permite a adição de painéis adicionais com o mínimo de retrabalho, desde que o espaço tenha sido reservado no layout inicial

Q5: Quais certificações este equipamento possui?

A montagem possui certificação ISO 9001, além de relatórios de teste de tipo alinhados com os padrões IEC relevantes, documentação completa disponível mediante solicitação
