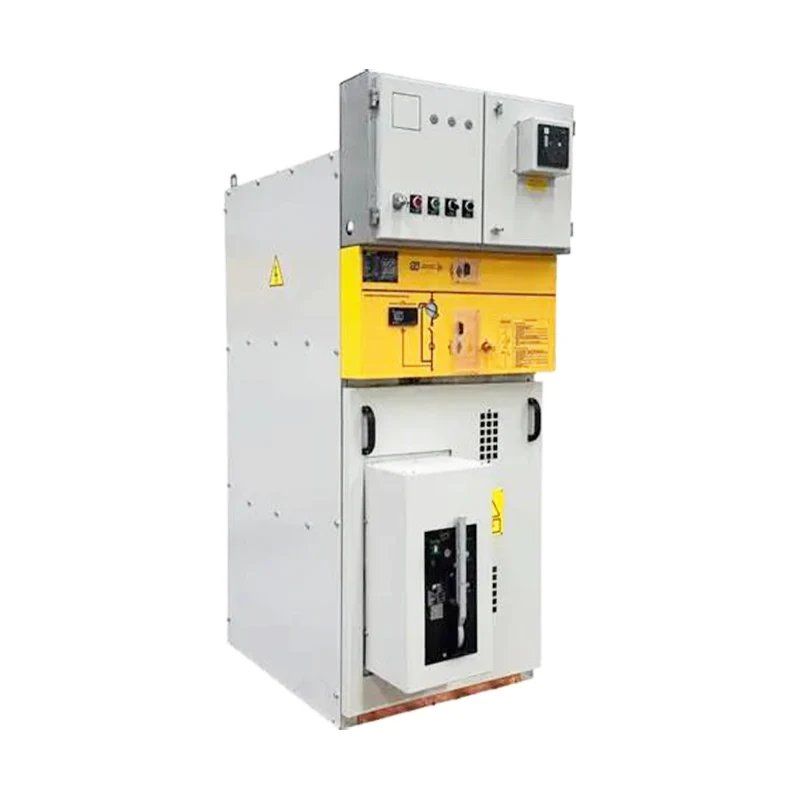

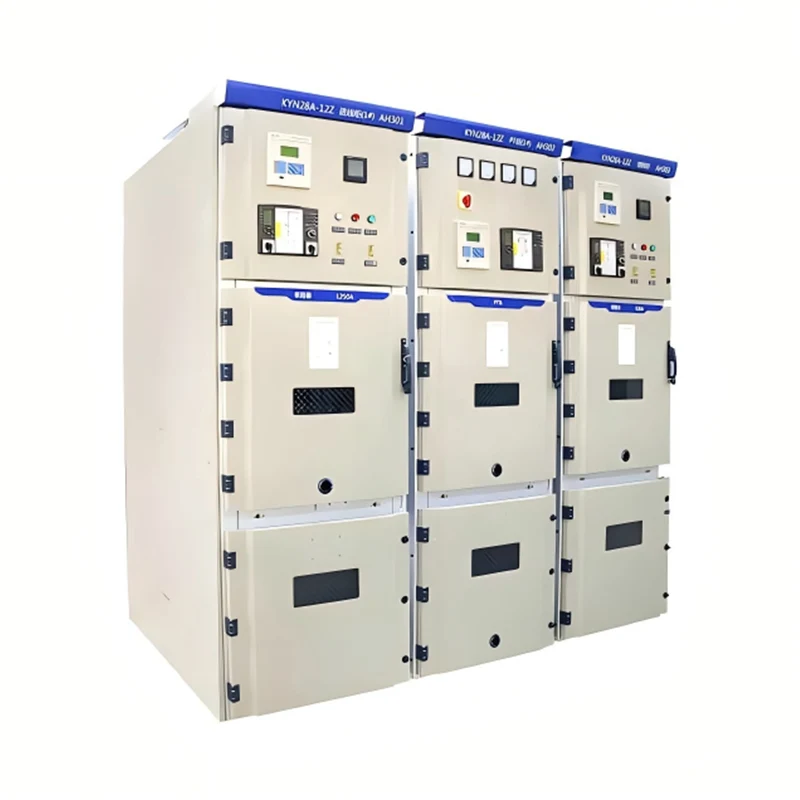

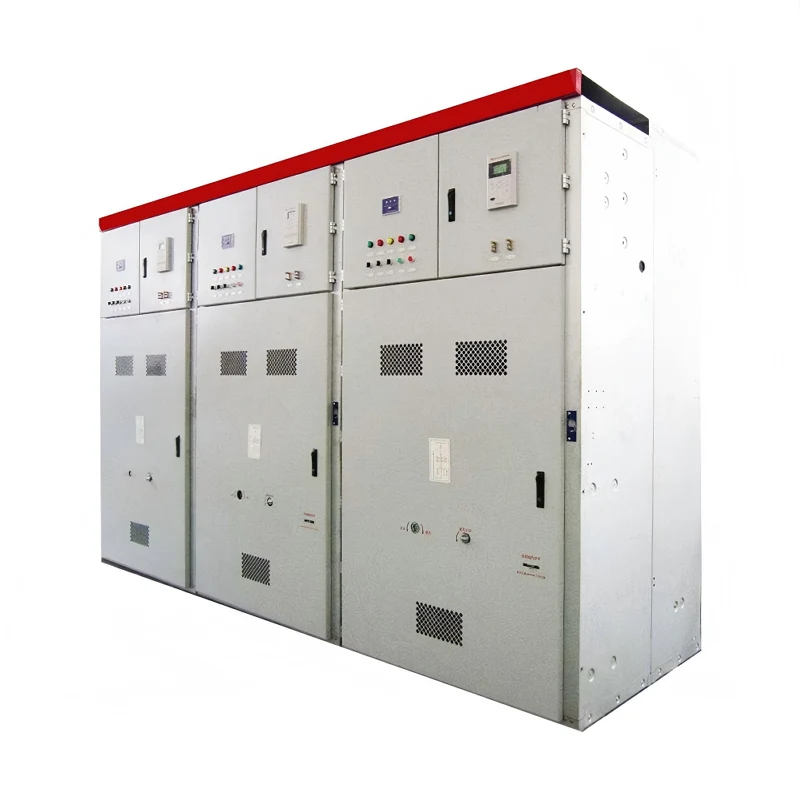

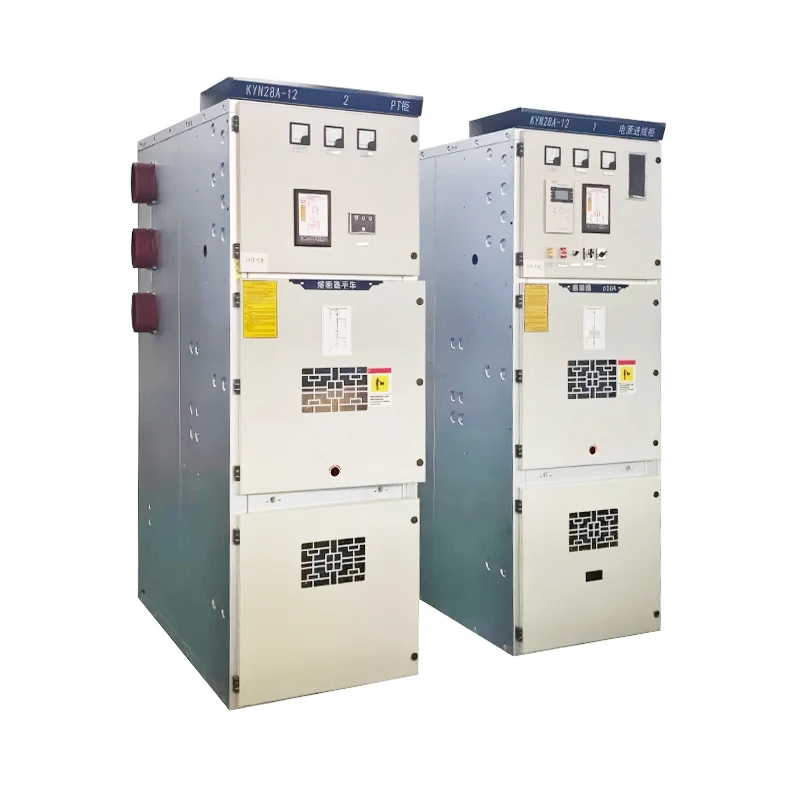

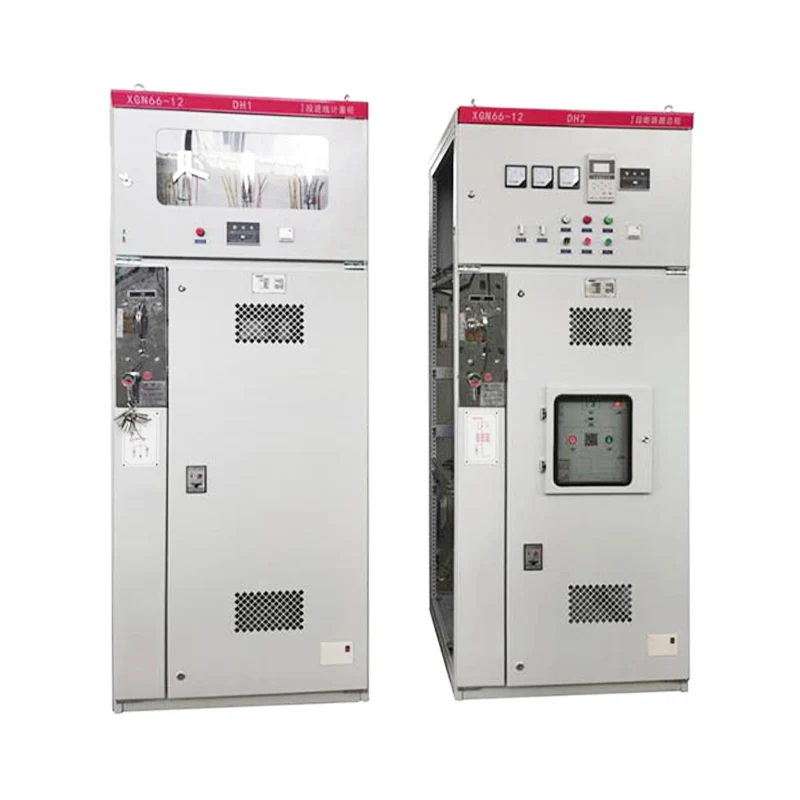

Nas redes elétricas modernas, a confiabilidade começa nos níveis de distribuição e transmissão. A espinha dorsal de qualquer subestação ou usina industrial reside na sua capacidade de controlar, proteger e isolar equipamentos elétricos com segurança. Nossa fábrica emJUCEGdedicou mais de duas décadas a aperfeiçoar cada detalhe de Aparelhagem MT e HV, oferecendo um portfólio que abrange configurações internas, externas, com isolamento de ar e com isolamento de gás. Esteja você atualizando uma rede elétrica ou construindo um novo data center, o desempenho do seu conjunto de manobra influencia diretamente o tempo de atividade, a segurança do pessoal e os custos operacionais de longo prazo. Abaixo detalhamos os principais parâmetros, filosofias de projeto e perguntas frequentes que orientam especificadores e engenheiros na seleção do equipamento certo.
R: O principal conjunto de padrões é a série IEC 62271. Para média tensão, a IEC 62271-200 define requisitos para painéis de distribuição em invólucro metálico construídos em fábrica. O painel de alta tensão se enquadra na IEC 62271-203 para GIS e na IEC 62271-100 para disjuntores. Na América do Norte, o IEEE C37 estabelece os padrões de referência, com C37.20 para testes de disjuntores de MT e C37.09 para testes de disjuntores de alta tensão. A JUCEG mantém relatórios de teste com certificação dupla, para que cada painel possa ser fornecido com marcações IEC e IEEE/ANSI. Além destes, a IEC 62271-102 cobre seccionadores e chaves de aterramento, enquanto a IEC 60529 define proteção contra ingresso. Nossas fábricas realizam testes de arco interno de acordo com a IEC 62271-200 Anexo A, verificando o desempenho do AFLR. Além disso, a qualificação sísmica de acordo com IEC 60068 ou IEEE 693 pode ser fornecida para instalações críticas. Cada projeto é validado por laboratórios terceirizados, como KEMA, CESI ou CPRI, e todos os certificados são totalmente rastreáveis.
R: A proteção contra arco elétrico é projetada por meio de uma estratégia multicamadas. A defesa primária é a compartimentação passiva: áreas de barramentos, compartimentos de disjuntores, salas de terminação de cabos e cubículos de transformadores de instrumentos são separados por divisórias metálicas aterradas que atendem à classe PM de acordo com a IEC 62271-200. O gabinete e as divisórias são projetados para suportar a pressão dinâmica e a carga térmica de um arco interno por 1 segundo com classificação de falha máxima. O design resistente a arco da JUCEG canaliza os gases quentes para cima através de uma passagem de ventilação equipada com grades de resfriamento, evitando zonas de perigo para os operadores. Como camada secundária, os relés de detecção de arco que utilizam sensores de fibra óptica ou detecção de luz de corrente podem emitir um sinal de disparo em menos de 2 ms, reduzindo drasticamente a energia do arco. Para placas de média tensão, os sistemas de rack remoto permitem que os operadores insiram ou retirem disjuntores fora do limite do arco elétrico. Todos os painéis são entregues com etiquetagem de arco elétrico indicando energia incidente e EPI necessário, alinhados com as metodologias NFPA 70E. Os testes de resistência confirmam que as abas de ventilação e os discos de alívio de pressão mantêm a integridade após múltiplas operações.
R: Sim, os pacotes de energia em contêineres são um segmento crescente do nosso negócio. Uma subestação móvel típica inclui um compartimento de alta tensão com um módulo GIS da série JUCEG HG, um compartimento de transformador de potência e uma seção de MT construída com painéis da série VA ou da série VG, todos pré-comissionados dentro de um contêiner à prova de intempéries de 20 ou 40 pés. Esses reboques ou unidades montadas em skids são testados na fábrica, incluindo injeção secundária e testes completos de alto potencial de CA, portanto, na chegada ao local, apenas conexões externas são necessárias. Essas soluções são amplamente utilizadas por operadores de mineração, equipes de recuperação de emergência e centros de carga sazonais porque podem ser realocadas rapidamente. Os quadros de MT e HV integrados dentro de uma unidade móvel devem atender aos requisitos estruturais adicionais para vibração de transporte (IEC 60721-3-2 classe mecânica 2M4), que a JUCEG valida através de uma estrutura de fixação especial e amortecedores antivibração. A integração total do SCADA e da comunicação com IEC 61850 permite uma conexão perfeita às redes existentes.
