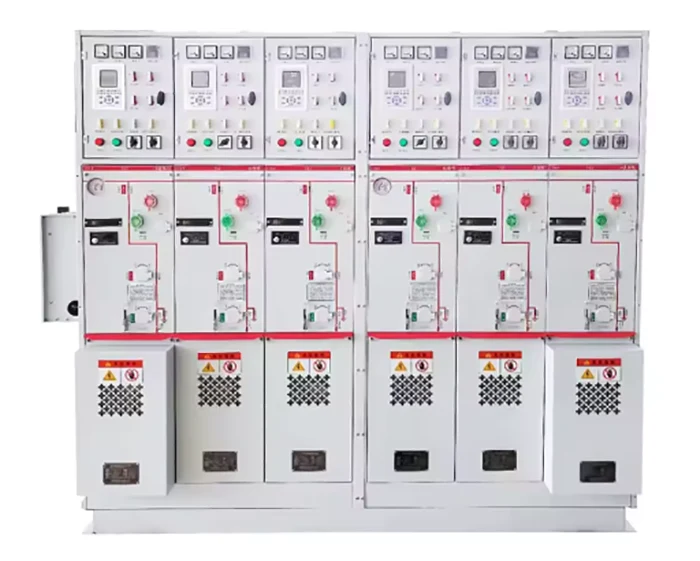

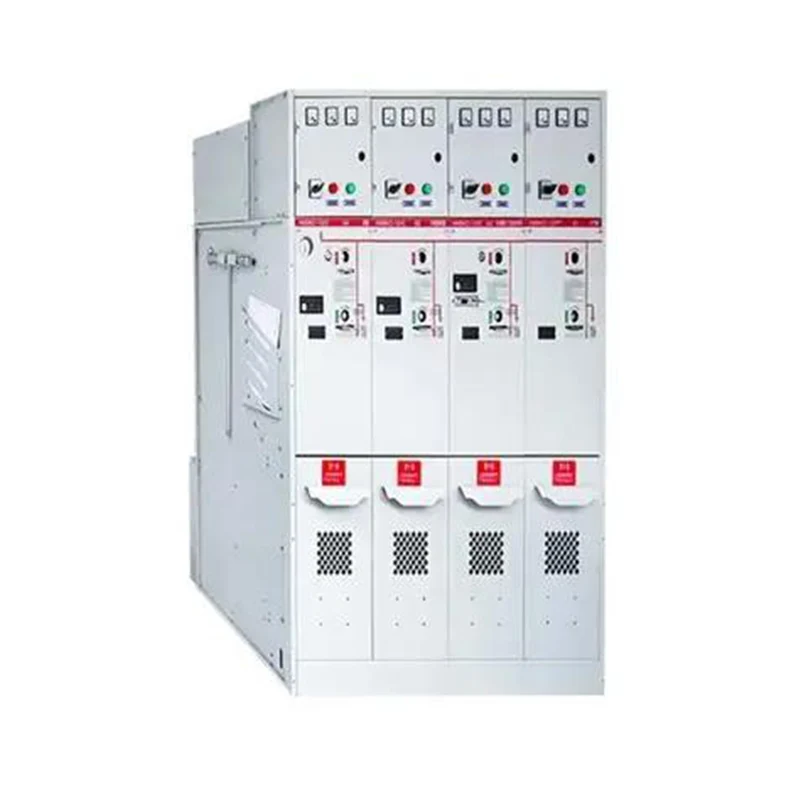

O Painel de Unidade Principal de Anel (doravante denominado "unidade principal de anel") é um novo produto projetado e desenvolvido pela JUCEG, utilizando técnicas internacionais avançadas. Suas especificações técnicas atendem integralmente às normas IEC62271 - 200 e GB3906.
Caracterizado por seu tamanho compacto, design leve, operação flexível, fácil manutenção e desempenho estável e confiável, o painel de manobra da unidade principal em anel de 12KV possui proteção de intertravamento abrangente e uma classificação de proteção IP3X. Consequentemente, é uma solução ideal para os principais projetos de renovação da rede.
Este produto destina-se principalmente ao uso em redes CA trifásicas de 50 Hz para recepção e distribuição de energia. É adequado para construção e atualização de redes elétricas urbanas, empreendimentos industriais e de mineração, edifícios altos e serviços públicos. Quer seja utilizado como unidade de alimentação de loop ou equipamento terminal, permite distribuição de energia, controle e proteção de ativos elétricos, sendo também adequado para instalação em subestações pré - montadas.
|
Não. |
Item |
Unidade |
Parâmetro Técnico |
|
|
1 |
Tensão nominal |
KV |
12 |
|
|
2 |
Corrente nominal |
A |
1250 |
|
|
3 |
Tensão suportável nominal de frequência de energia de curto prazo (valor efetivo) |
KV |
42 |
|
|
4 |
Tensão nominal suportável ao impulso atmosférico (valor de pico) |
KV |
75 |
|
|
5 |
Corrente nominal de interrupção de curto-circuito (valor efetivo) |
KÁ |
31.5 |
|
|
6 |
Corrente nominal de curto-circuito (valor de pico) |
KÁ |
80 |
|
|
7 |
Corrente nominal de estabilidade térmica (valor efetivo) |
Circuito principal (4S) |
KÁ |
31.5 |
|
Loop de aterramento (4S) |
KÁ |
27.3 |
||
|
8 |
Corrente nominal de estabilidade dinâmica (valor de pico) |
Circuito principal |
KÁ |
80 |
|
Laço de terra |
KÁ |
68.3 |
||
Utilize um substrato de aço inoxidável 316L e um revestimento nanocerâmico.

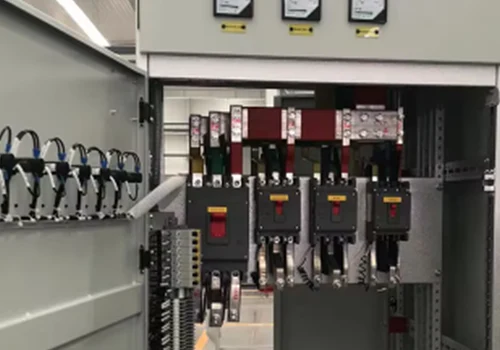

Apoiando a livre seleção de componentes como ABB/Siemens.

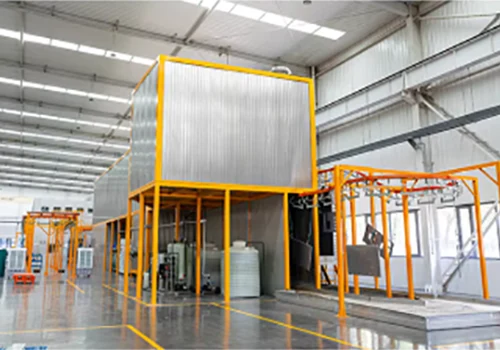

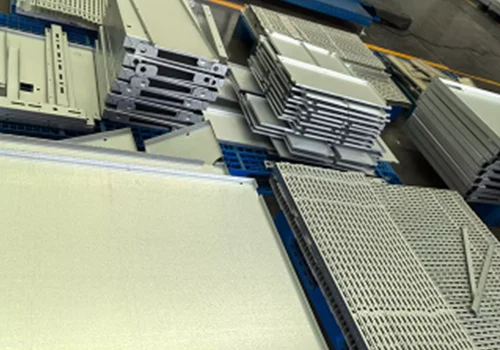

Sistema de pulverização importado da Alemanha com erro de uniformidade de revestimento <5μm e taxa de defeito de pulverização <0,3%.
Apresenta canais de alívio de pressão projetados racionalmente e um sistema de intertravamento mecânico "Cinco Prevenções" para garantir a segurança do operador.

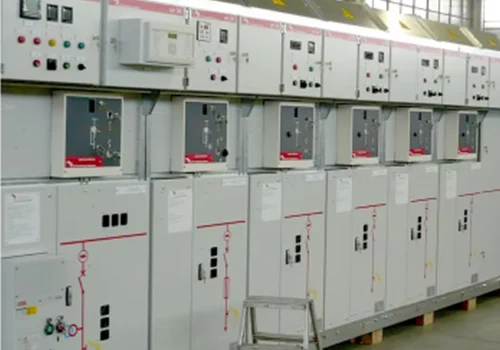

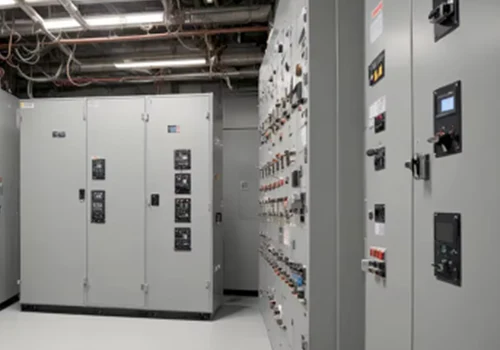

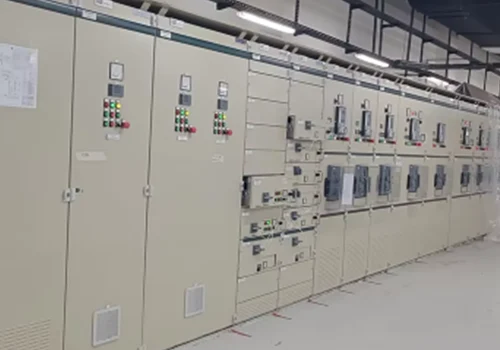

Projeto África do SulFornecemos suporte de engenharia elétrica para este projeto, incluindo o design e fabricação do painel.
Projeto AustráliaFornecemos VCB, painéis de média tensão e outros produtos elétricos, e auxiliamos com suporte técnico.
Projeto FilipinasFornecemos painéis elétricos e prestamos assistência técnica.
O painel de manobra da unidade principal em anel de 12KV apresenta uma área extremamente compacta, permitindo implantação flexível em subestações urbanas densamente povoadas ou estações de transformadores pré - montadas com espaço limitado. Sua construção integral e totalmente fechada garante confiabilidade operacional excepcional, isolando efetivamente todos os componentes energizados primários de fatores ambientais adversos, como umidade flutuante, contaminantes transportados pelo ar e estresse dielétrico em grandes altitudes.
Projetada com foco principal na proteção de pessoas e ativos, a unidade reduz o risco de propagação de arco elétrico e não representa risco de incêndio. Os níveis de ruído operacional são minimizados para garantir uma operação silenciosa em áreas residenciais ou comerciais. O invólucro robusto do painel de manobra da unidade principal em anel de 12KV, juntamente com protocolos de intertravamento avançados, garante um ambiente operacional seguro, livre de exposição a peças energizadas.
Este produto atende rigorosamente aos requisitos IEC e GB e passou em testes de tipo abrangentes. Ele é acompanhado por documentos completos de certificação de terceiros ao sair da fábrica para garantir conformidade perfeita para entrada na rede. Contando com tecnologia de soldagem totalmente selada e procedimentos rigorosos de controle de qualidade, como detecção de vazamento por espectrometria de massa de hélio, o painel de manobra da unidade principal de anel de 12KV tem uma vida útil projetada de mais de 30 anos e uma taxa de falhas extremamente baixa. Isto pode não apenas se adaptar a cenários complexos de renovação, mas também reduzir efetivamente os custos de renovação da construção civil no local.
Você é uma fábrica ou empresa comercial?
Fábrica, podemos garantir que nosso preço seja razoável e competitivo.
Quando posso ter o preço?
Normalmente fazemos o orçamento dentro de 24 horas após receber sua consulta.
Podemos imprimir nosso logotipo e nome da empresa nos produtos?
Sim, claro, aceitamos OEM.
Qual é o prazo de entrega?
O prazo de entrega depende das quantidades encomendadas, normalmente dentro de 15-20 dias após o recebimento do pagamento.
Como está seu processo de controle de qualidade?
Todos os produtos serão inspecionados a partir dos acessórios, e serão realizados testes de rotina antes de saírem de nossa fábrica.
Como resolver os problemas de qualidade pós-venda?
Tire fotos ou vídeos dos problemas de qualidade e envie-nos para verificação e confirmação, e faremos uma solução satisfatória para você dentro de 1-3 dias.
Qual é o tempo de garantia?
12 meses a partir da data de envio.
