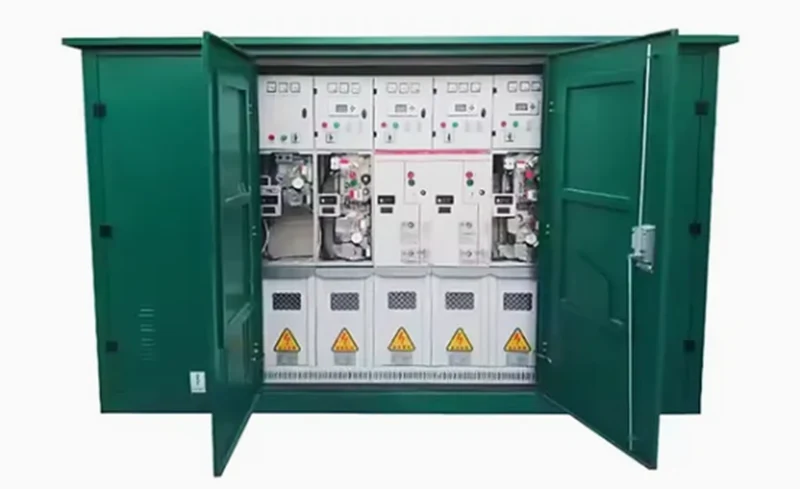

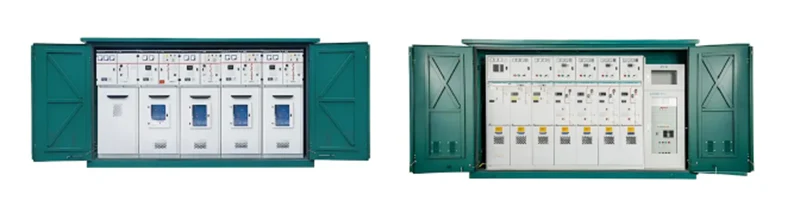

A arquitetura interna deste conjunto à prova de intempéries é organizada em compartimentos discretos com partições de aço. Esses compartimentos incluem uma câmara de barramento, uma seção de comutação de carga ou disjuntor, uma zona de terminação de cabo, um compartimento de mecanismo operacional, um conjunto de intertravamento, um compartimento de controle de baixa tensão e provisões de medição dedicadas.
Cada zona é fisicamente isolada por barreiras de aço robustas, garantindo que qualquer condição de falha permaneça contida sem cascata nas seções adjacentes. A câmara do barramento ocupa a região superior do Painel Inteligente Tipo Caixa Externa. Nesta câmara, os condutores principais são unidos em um percurso horizontal contínuo que abrange toda a linha de painéis. Este arranjo de barramento horizontal simplifica futuros trabalhos de extensão e permite a integração de painéis adicionais com retrabalho mínimo. No geral, o layout compartimentado do gabinete aumenta a segurança operacional e a capacidade de manutenção a longo prazo.
| Não. | Nome | Unidade | requisito técnico | ||
| Gabinete de chave de carga | Gabinete de aparelhos elétricos combinados | ||||
| 1 | Tensão nominal | kV | 12 | ||
| 2 | Frequência nominal | Hz | 50 | ||
| 3 | Corrente nominal | A | 630 | 200 | |
| 4 | Corrente nominal de ruptura de carga | A | 630 | 630 | |
| 5 | Corrente suportável nominal de curto prazo (RMS) | ka | 20kA | ||
| 6 | Duração nominal do curto-circuito | S | 3s | ||
| 7 | Corrente suportável de pico nominal | ka | 50/63 | ||
| 8 | Corrente de interrupção de fechamento de loop | A | 630 | ||
| 9 | Corrente de interrupção de carregamento de cabo nominal | A | 25 | ||
| 10 | Corrente de interrupção nominal do transformador sem carga | A | 16 | ||
| 11 | Corrente de interrupção de transferência nominal | A | 1750 | ||
| 12 | Corrente potencial de interrupção de curto-circuito do fusível (RMS) | ka | 63 | ||
| 13 | Corrente/duração suportável de curto tempo da chave de aterramento | ka | 25kA/1s | ||
| 14 | Operações de interrupção de corrente nominal | cada vez | ≥200 | ||
| 15 | Vida Mecânica | cada vez | ≥2000 | ||
| 16 | Taxa anual de vazamento de gás SF6 | ≤1% | |||
| 17 | Tensão suportável de frequência de energia de 1min (RMS) | Através da distância de isolamento | kV | 48 | |
| Entre Fases | kV | 42 | |||
| Fase-terra | kV | 42 | |||
| Tensão suportável ao impulso de relâmpago (pico) | Através da distância de isolamento | kV | 85 | ||
| Entre Fases | kV | 75 | |||
| Fase-terra | kV | 75 | |||
| 18 | Mecanismo Operacional de Mola | Operação manual, atualizável para motorizada | |||
| 19 | Tensão operacional | V | DC48VAC220V | ||
| 20 | Distância de fuga de isolamento externo | mm/kV | ≥20 | ||
| 21 | Diferença de horário de abertura | EM | <5 | ||
| 22 | Diferença de horário de fechamento | EM | <5 | ||
| 23 | Resistência do circuito principal | uΩ | <140 | ||
| 24 | Nível de proteção do gabinete | IP4X | |||

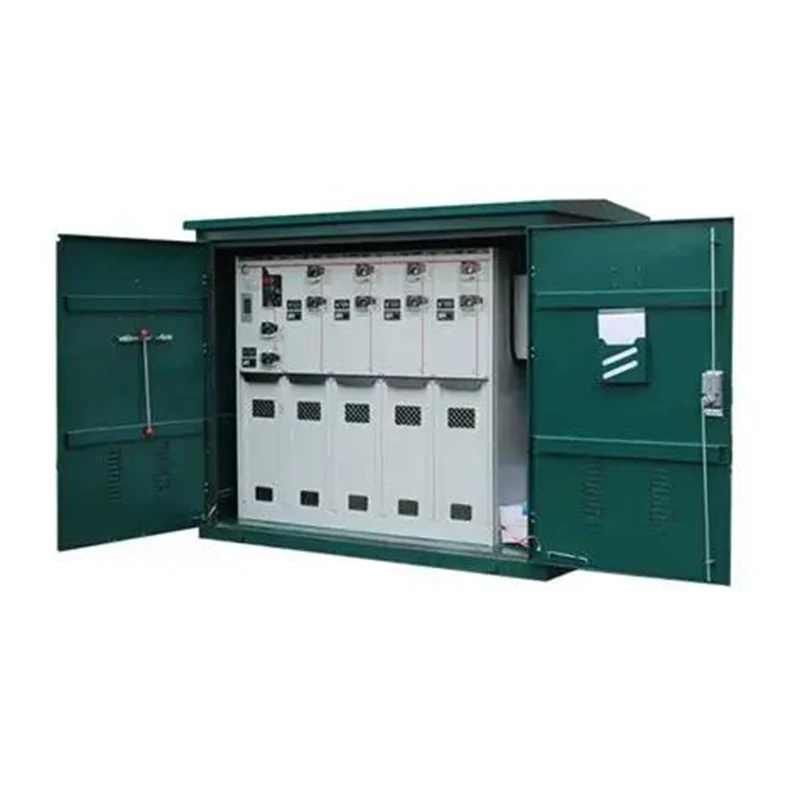

O compartimento de intertravamento de baixa tensão também serve como interface de controle para todo o conjunto. Nesta seção, um mecanismo de operação carregado por mola funciona em conjunto com intertravamentos mecânicos e indicadores de posição claros para orientar sequências de comutação seguras. As opções adicionais incluem contatos auxiliares, bobinas de disparo de derivação, atuadores de disparo de emergência, displays capacitivos de linha viva, intertravamentos baseados em chave e unidades operacionais motorizadas. baias de baixa tensão, permitindo expansão substancial de acessórios sem aumentar a área ocupada. Este arranjo de câmara dupla dentro da unidade garante capacidade suficiente até mesmo para os esquemas de distribuição mais bem equipados.
- Tensão nominal: 12 kV
- Corrente nominal: 630 A
Capacidade de interrupção: 630 A (suportação de curto-circuito de 20 kA)
- Frequência nominal: 50 Hz
Nível de proteção do gabinete: IP4X
Economia de espaço: área ocupada 60% menor que as estações convencionais
Plug-and-Play: Módulos pré-montados reduzem o tempo de instalação em 70%
Smart Ready: Portas de comunicação integradas para integração SCADA
Durável: Construção em aço inoxidável (operação de -25°C a +40°C)
Flexível: Configurável com disjuntores, PTs, medidores e USP
O compartimento de intertravamento de baixa tensão funciona como interface de controle para todo o conjunto nesta seção, um mecanismo de operação carregado por mola funciona em conjunto com intertravamentos mecânicos e indicadores de posição claros para orientar sequências de comutação seguras opções adicionais incluem contatos auxiliares bobinas de desarme de derivação atuadores de desarme de emergência telas capacitivas de linha viva intertravamentos baseados em chave e acionamentos operacionais motorizados a câmara também fornece espaço generoso para alojamento de instrumentação de gravação de circuitos de controle e pacotes de relés de proteção, notadamente o conjunto de manobra inteligente tipo caixa externa em sua configuração de 750 mm de largura, enviado com dois idênticos baias de baixa tensão permitindo expansão substancial de acessórios sem perda de área ocupada, esse arranjo de câmara dupla dentro da unidade garante ampla capacidade até mesmo para os esquemas de distribuição mais amplamente equipados
1.Nossa fábrica continua a insistir em orientar os clientes e buscar o desenvolvimento de tecnologia e ciência.
2. Nossos produtos têm alta qualidade e o profundo amor de nossos clientes
3.Nossos produtos passaram pela certificação do sistema de qualidade ISO9001:2000.
4.Temos uma forte cadeia de suprimentos e serviço pós-venda.
Q1: Quais níveis de tensão este equipamento suporta?
Este conjunto de distribuição inteligente para ambientes externos é classificado para aplicações de média tensão de até 40,5 kV com configurações comuns de 11 kV, 12 kV, 24 kV e 36 kV, dependendo dos padrões de rede regionais.
Q2: Quanto tempo é o prazo de entrega típico?
As configurações padrão são enviadas dentro de quatro a seis semanas, enquanto as unidades que exigem relés de proteção especializados ou arranjos de barramentos não padrão podem se estender por oito a dez semanas, dependendo do volume do pedido
Q3: Qual é a vida útil esperada do equipamento?
O núcleo isolado a gás selado foi projetado para uma vida útil superior a trinta anos sob condições normais de operação com degradação mínima dos componentes internos durante esse período
Q4: A unidade requer uma fundação ou rodapé dedicado?

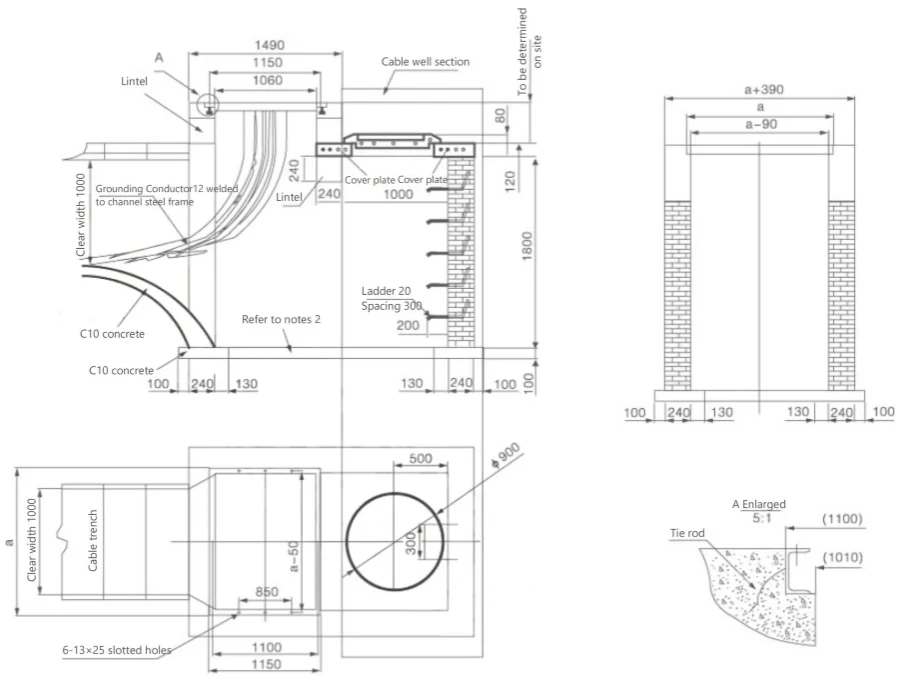

Sim, recomenda-se uma base de concreto nivelada ou um pedestal elevado para garantir o alinhamento e a drenagem adequados da entrada do cabo. A área ocupada e o padrão de furos de montagem são fornecidos com o desenho de arranjo geral
Q5: O suporte de comissionamento no local está disponível?
Sim, a JUCEG oferece orientação técnica remota como padrão com supervisão opcional no local e serviços de comissionamento disponíveis mediante solicitação no momento da colocação do pedido
