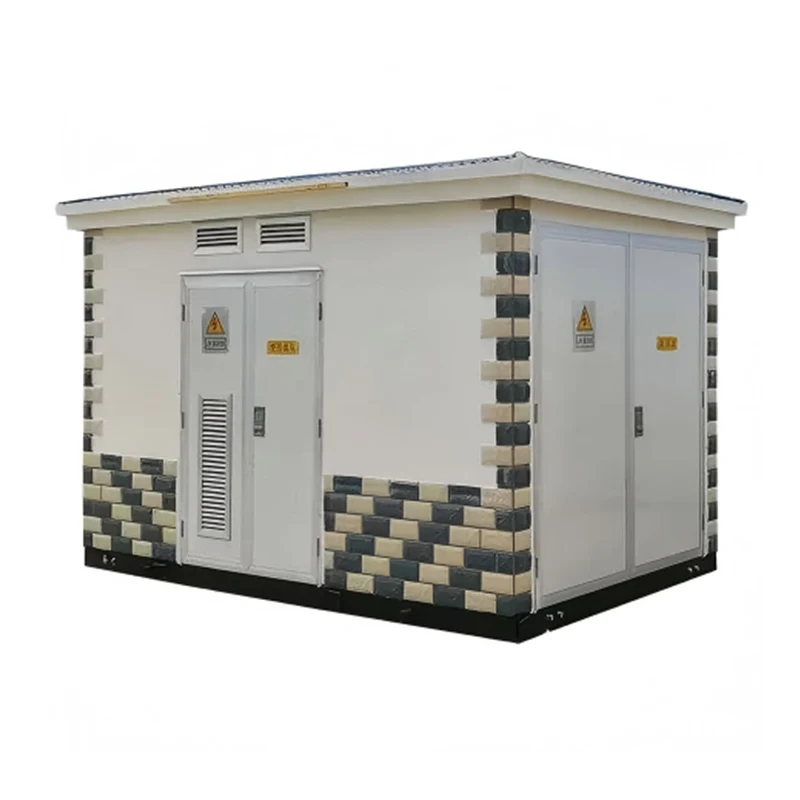

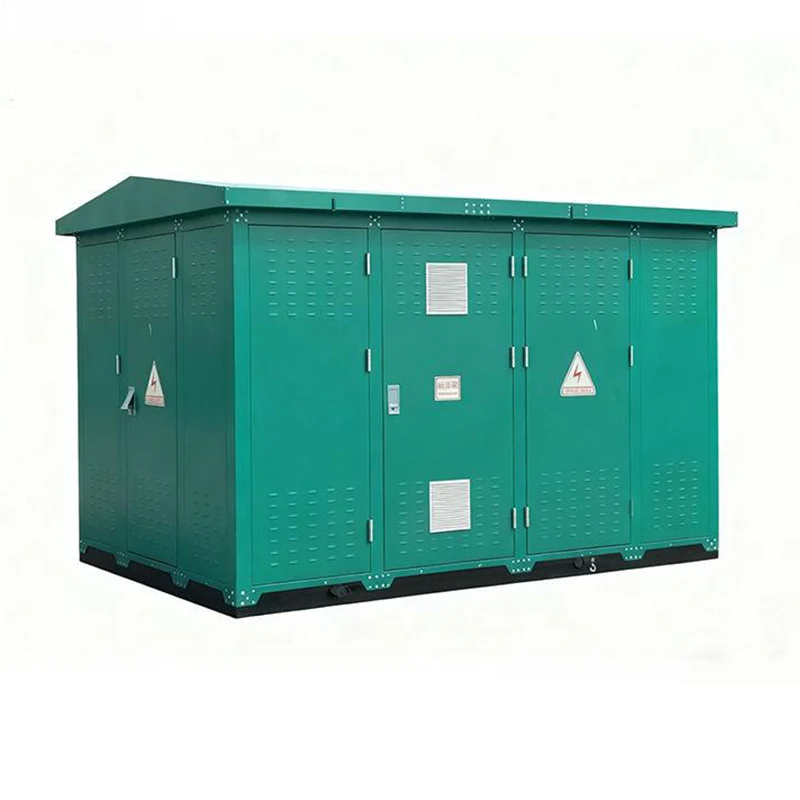

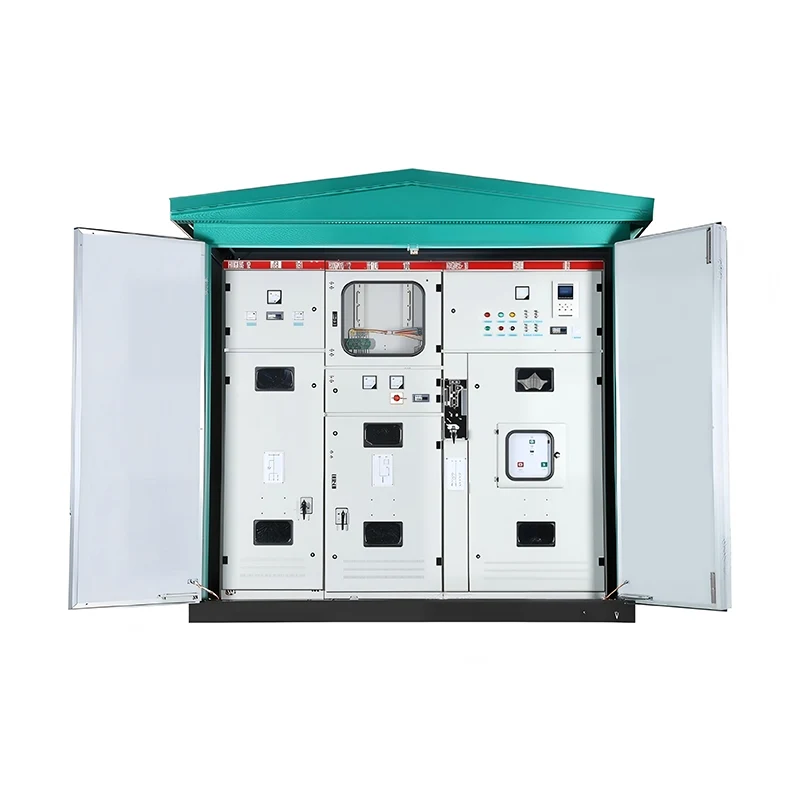

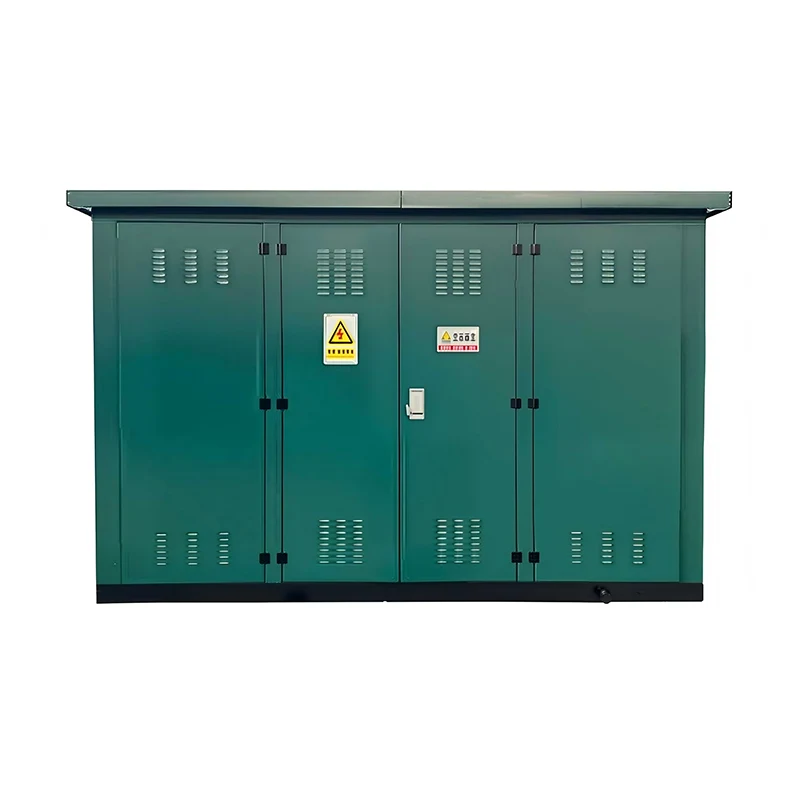

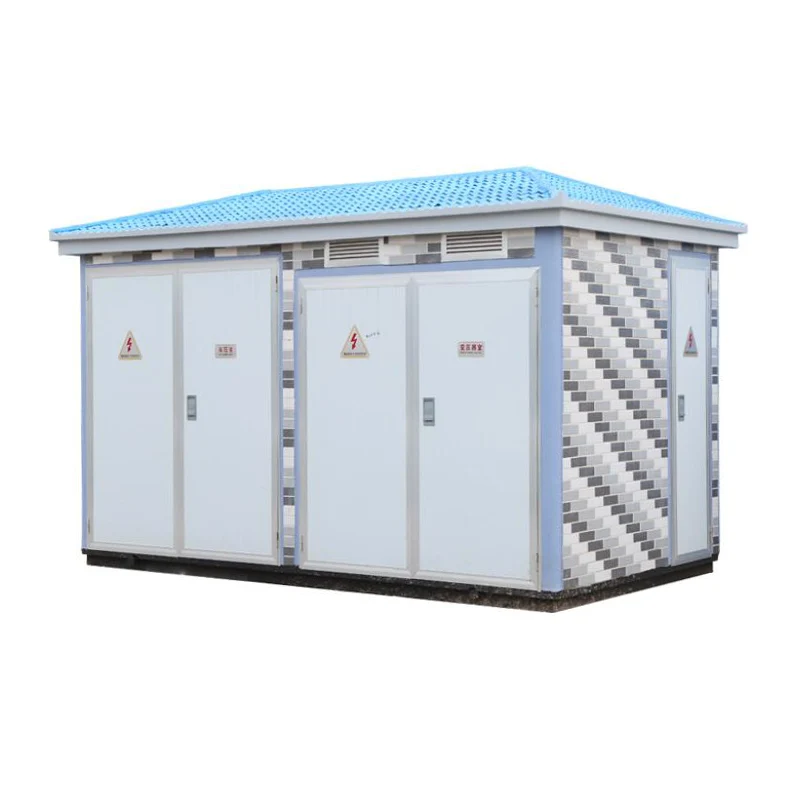

Um típico JUCEG A Subestação do Tipo Europeu é dividida em três compartimentos segregados. A sala de alta tensão contém unidades principais de anel, chaves seccionadoras de carga ou disjuntores, todos fechados em gabinetes de metal. A sala do transformador abriga uma unidade imersa em óleo ou transformador de distribuição tipo seco com refrigeração por ar natural ou forçado, desacoplados termicamente das seções adjacentes. A sala de baixa tensão inclui disjuntores principais e de alimentação, capacitores de correção de fator de potência e sistemas de medição inteligentes. Cada compartimento atende à proteção de entrada IP54 ou superior e é fabricado em aço galvanizado ou painéis de liga de alumínio-zinco revestidos com acabamentos anticorrosivos.
A JUCEG entende que cada instalação possui requisitos únicos. Os gabinetes de subestação do tipo europeu podem ser personalizados em dimensões, direções de abertura de portas, tipos de fechaduras e layouts de ventilação. O painel de alta tensão pode ser selecionado de vários fabricantes e o transformador pode ser projetado para valores de impedância específicos para limitar as correntes de curto-circuito. Os alimentadores de baixa tensão podem ser configurados com dispositivos de corrente residual, dispositivos de proteção contra surtos e analisadores de energia. Para regiões costeiras, os recintos recebem revestimento marítimo C5-M. Para climas extremamente frios, são implementados aquecedores anticondensação e materiais de vedação de baixa temperatura. Os gabinetes acústicos opcionais reduzem o ruído do transformador para menos de 45 dB(A) a 1 metro, adequado para áreas residenciais.
Cada Subestação do Tipo Europeu JUCEG passa por rigorosos testes de aceitação de fábrica antes do envio. Os testes de alta tensão incluem tensão suportável de frequência de energia e medição de descarga parcial em sistemas de barramento. Os testes de rotina do transformador cobrem perdas sem carga e com carga, resistência de isolamento e verificação de grupo vetorial. São realizados testes funcionais de todos os dispositivos de comutação e intertravamentos. A montagem final é verificada quanto à precisão dimensional e espessura do revestimento. Um relatório de teste completo é entregue com a unidade. Os clientes podem testemunhar esses testes remotamente ou no local.
Como a Subestação Tipo Europeia é totalmente montada, o transporte exige uma logística especializada. A JUCEG organiza remessas de reboques planos com dispositivos de segurança adequados para evitar estresse mecânico. A unidade é transportada com óleo de transformador drenado ou vedado com nitrogênio para remessas de contêineres no exterior e, em seguida, completada localmente. Na entrega, a JUCEG fornece um plano de elevação e requisitos de fundação, incluindo dutos incorporados e interfaces de rede de aterramento.
Do conceito inicial ao comissionamento, a equipe de engenharia da JUCEG auxilia no projeto do sistema, cálculos de curto-circuito, estudos de coordenação de proteção e análise de risco de arco elétrico. Produzimos modelos 3D detalhados que mostram o layout do gabinete, o caminho de ventilação e as posições de entrada dos cabos, permitindo ao cliente verificar as interfaces civis antes do início da fabricação. Este suporte de engenharia abrangente garante que cada subestação do tipo europeu se integre perfeitamente à rede maior.
