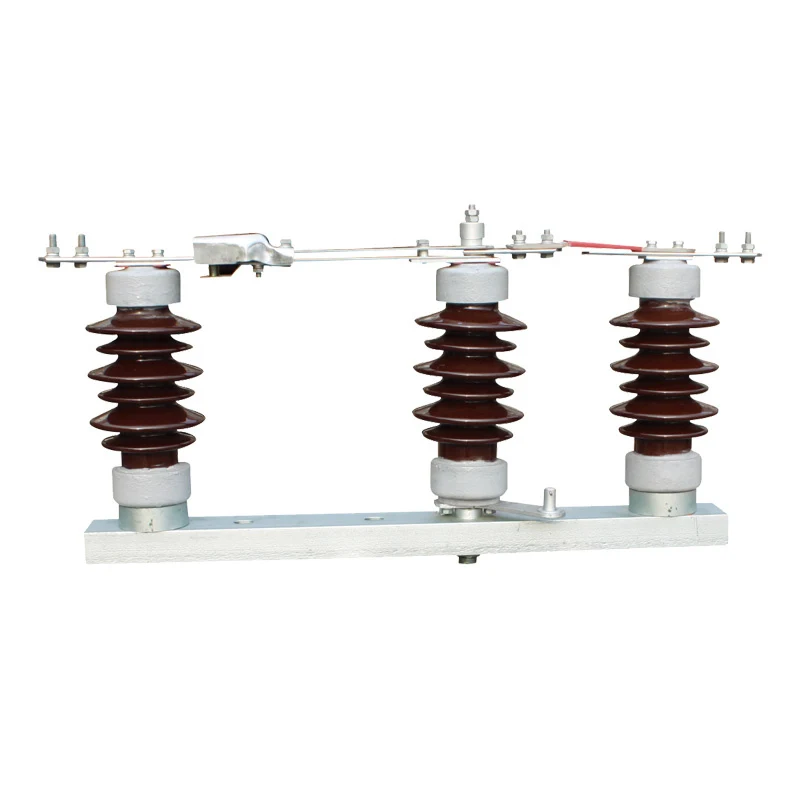

O Interruptor de desconexão externo é a base da segurança elétrica e do gerenciamento de sistemas, desenvolvido especificamente para isolar seções específicas do circuito em condições sem carga. Esses dispositivos fornecem um entreferro visível e verificável, confirmando que o equipamento a jusante está completamente desenergizado. Projetados para serem resistentes, os seccionadores externos enfrentam chuvas torrenciais, exposição ultravioleta, detritos transportados pelo vento e oscilações de temperatura, desde congelamentos árticos até extremos desérticos. Sua função abrange subestações de transmissão, alimentadores de distribuição, circuitos de energia industriais e sistemas coletores de energia renovável, tornando-os indispensáveis para flexibilidade operacional e proteção da tripulação.
JUCEG aplica uma filosofia de fabricação verticalmente integrada para seccionadores externos, fundição interna de peças ferrosas e não ferrosas, usinagem de superfícies de contato e montagem de produtos finais sob fluxos de trabalho certificados pela ISO 9001:2015 e ISO 14001:2015. Cada chave passa por uma bateria de testes elétricos: uma rotina de resistência à frequência de energia de um minuto, teste de tensão de impulso para verificação BIL, medições de queda de milivolts nos contatos principais e de aterramento e um teste de serviço mecânico de 5.000 operações em lotes amostrados. As câmeras de imagem térmica detectam a propagação de hotspots durante a injeção de corrente, garantindo a conformidade com o limite máximo de aumento de temperatura de 65°C prescrito pelas normas. A embalagem inclui sachês dessecantes, papel VCI e caixas em condições de navegar, protegendo o switch durante o transporte mundial.
Uma chave seccionadora externa destina-se exclusivamente a estabelecer ou isolar um caminho elétrico quando não há fluxo de corrente, proporcionando uma lacuna de isolamento visível. Uma chave seccionadora de carga, por outro lado, é projetada para interromper correntes de carga normais – até sua capacidade nominal – mas não possui capacidade de interrupção de falta. Na prática, as chaves seccionadoras ancoram a cadeia de segurança após a abertura de um disjuntor; as chaves seccionadoras sob carga podem substituir disjuntores em malhas de baixa energia.
Como a JUCEG garante a resistência à corrosão em ambientes costeiros ou industriais?A JUCEG aplica uma estratégia de proteção multicamadas começando com a seleção do substrato: aço inoxidável 316L para ferragens, alumínio anodizado para braços de ligação e isoladores revestidos de silicone. Após a soldagem, as estruturas recebem uma camada de spray de zinco ou galvanização por imersão a quente, seguida por uma camada superior de epóxi de grau marítimo. Os pontos de contato usam ligas de estanho-níquel ou prata resistentes ao sulfeto de hidrogênio e à névoa salina. O gabinete de controle com classificação IP65 e placas passa-cabos evita a entrada de ar carregado de sal.
Uma chave seccionadora externa JUCEG pode fazer interface com uma rede de automação SCADA?Sim, todos os interruptores JUCEG operados por motor podem ser fornecidos com uma unidade de controle digital compatível com os protocolos IEC 61850 Edição 2, DNP3 ou Modbus TCP/IP. O switch se torna um nó lógico na LAN da subestação, transmitindo seu estado aberto/fechado, integridade do motor e densidade de SF6 (se aplicável) para a plataforma ADMS da concessionária. Recursos de segurança cibernética, como acesso baseado em função e criptografia TLS, são configuráveis.
Quais testes de fábrica são realizados em uma chave seccionadora externa JUCEG completa?Os testes de rotina incluem resistência a seco de frequência elétrica a 100% da tensão especificada por um minuto, medição da resistência de contato por meio de um micro-ohmímetro de 100 A CC e uma sequência de operação mecânica (CO-CO-CO). Os testes de tipo envolvem corridas de aumento de temperatura em corrente nominal, resistência de pico de corrente de curto prazo (pico kA) e uma campanha de resistência mecânica M1 superior a 10.000 ciclos de abertura-fechamento. As amostras também passam por verificações de tensão de interferência de rádio para verificar a extinção da coroa abaixo de 1.000 µV.
