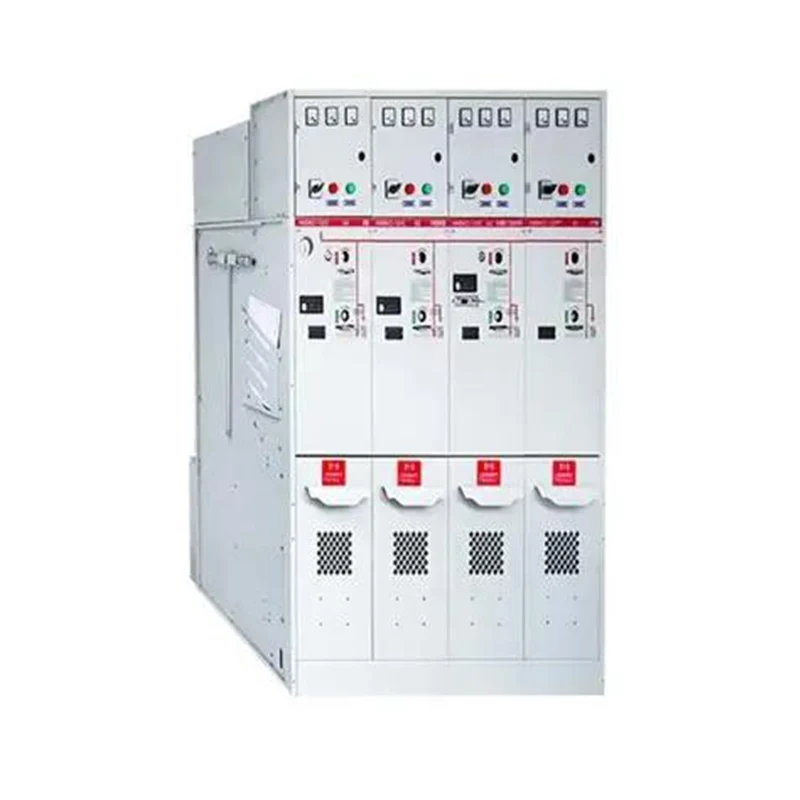

No cenário da distribuição de energia elétrica, oUnidade principal de anel emerge como um conjunto de manobra fundamental que garante continuidade, segurança e flexibilidade operacional. Este sistema compacto e encapsulado lida com tensões normalmente entre 11kV e 36kV, atuando como um nó dentro de topologias de distribuição do tipo anel. Seu design permite múltiplos alimentadores de entrada e saída, permitindo compartilhamento de carga, isolamento de falhas e reconfiguração de rede sem interrupções prolongadas. Para concessionárias e instalações industriais, a unidade principal em anel serve como uma solução econômica e de baixa manutenção que integra funções de comutação, proteção e medição em um único espaço, reduzindo drasticamente as demandas espaciais e de engenharia civil em comparação com painéis convencionais isolados a ar.

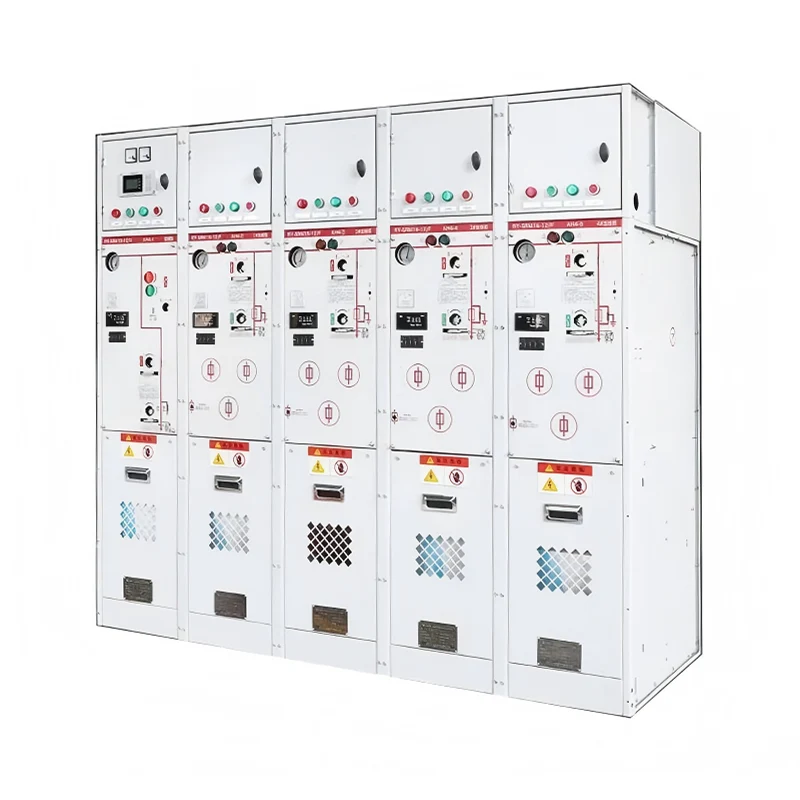

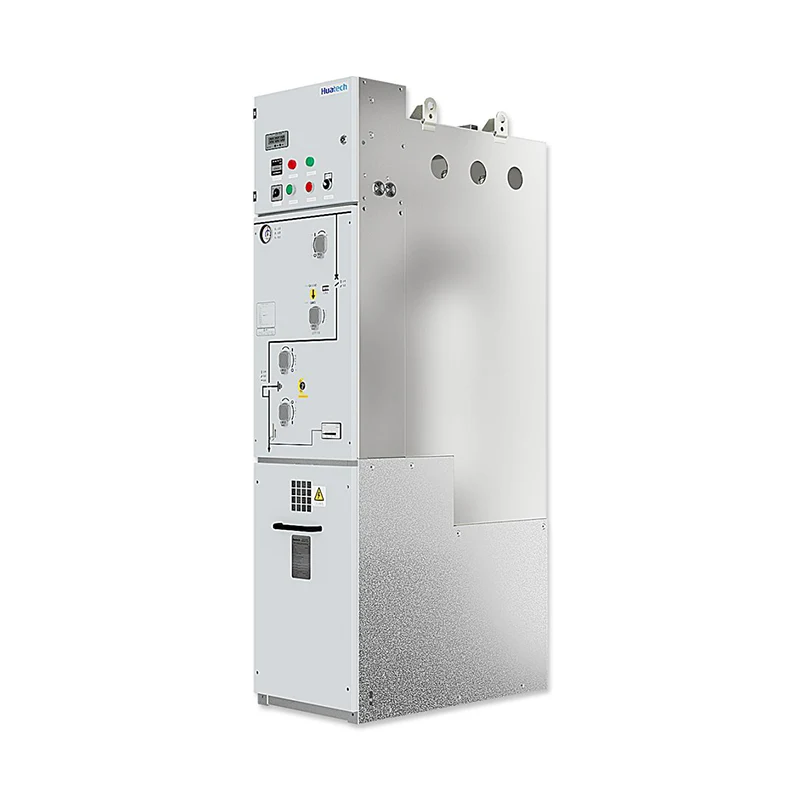

A unidade principal em anel opera conectando dois ou mais circuitos radiais em um circuito fechado, onde a energia pode fluir em qualquer direção. Em condições normais, o anel é dividido em um ponto aberto para gerenciar quedas de tensão e balanceamento de carga. Quando ocorre uma falha, os dispositivos de proteção da unidade isolam automaticamente o segmento afetado e o anel é reconfigurado para restaurar a alimentação a partir de um caminho alternativo. Esta redundância inerente minimiza o tempo de inatividade e é fundamental para as redes inteligentes modernas.JUCEGOs projetos da unidade principal em anel aproveitam meios isolantes avançados, como gás SF6 ou compostos sólidos secos ecologicamente corretos, alcançando dimensões compactas enquanto mantêm alta rigidez dielétrica e capacidade de extinção de arco.

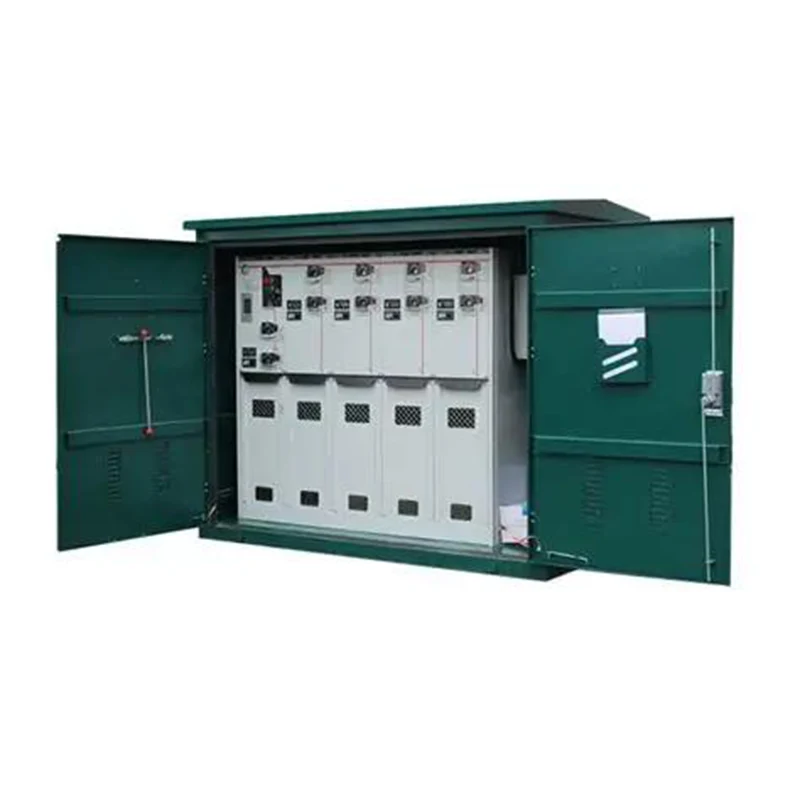

A seleção começa com a definição do nível de tensão da rede, do nível de falha e do padrão de comutação necessário. Para distribuição residencial subterrânea, uma unidade principal de anel JUCEG típica com configuração de 3 vias é suficiente – duas chaves de anel (chaves seccionadoras de carga) e uma saída protegendo um transformador de distribuição por meio de fusíveis ou disjuntor. Para loops industriais, adicione atuadores motorizados e compatibilidade SCADA. Verifique a classificação submersível se a unidade for instalada em um cofre sujeito a inundações; A JUCEG oferece unidades seladas IP68 testadas por 72 horas sob 3 metros de água. A análise de curto-circuito confirma que a classificação de 25kA/3s corresponde à corrente de falta prospectiva da rede. Considere futuros loops de expansão optando por um layout de barramento de 4 ou 5 vias com vias sobressalentes tampadas com plugues isolantes.
O retrofit é viável dependendo do projeto original. As unidades principais de anel JUCEG com um compartimento modular de acessórios aceitam operadores motorizados de reposição e unidades terminais remotas (RTUs). A adição de um módulo de comunicação, como um gateway 4G LTE, permite comutação remota, monitoramento de corrente de carga e indicação de passagem de falha. Se a unidade não tiver contatos auxiliares, bobinas Rogowski externas ou TCs de núcleo dividido podem ser fixados nas terminações dos cabos sem interromper o circuito primário. Para medição de tensão, estão disponíveis divisores capacitivos ou retrofits de compartimentos de baixa tensão. Uma pesquisa local realizada pelos engenheiros da JUCEG identifica a abordagem ideal, garantindo a conformidade com os padrões de segurança cibernética, como o IEC 62351, para transmissão segura de dados.
A segurança começa com gabinetes isolados e aterrados que proporcionam um exterior seguro ao toque, mesmo durante arcos internos. A contenção de falha de arco interno testada de acordo com a classe IAC AFLR garante que os dutos de gás e as abas de alívio direcionem a pressão para longe do pessoal. Indicadores visuais de tensão em cada sentido confirmam condições mortas antes do acesso ao cabo. Os intertravamentos mecânicos evitam erros de comutação – a chave de aterramento não pode fechar a menos que a chave seccionadora de carga esteja aberta e vice-versa. Provisões de cadeado e fechadura permitem procedimentos LOTOTO. Os projetos da unidade principal de anel com isolamento sólido JUCEG eliminam completamente os riscos relacionados ao gás, usando interruptores a vácuo embutidos em resina epóxi, tornando a unidade ecologicamente correta e livre de manutenção durante todo o seu ciclo de vida.
