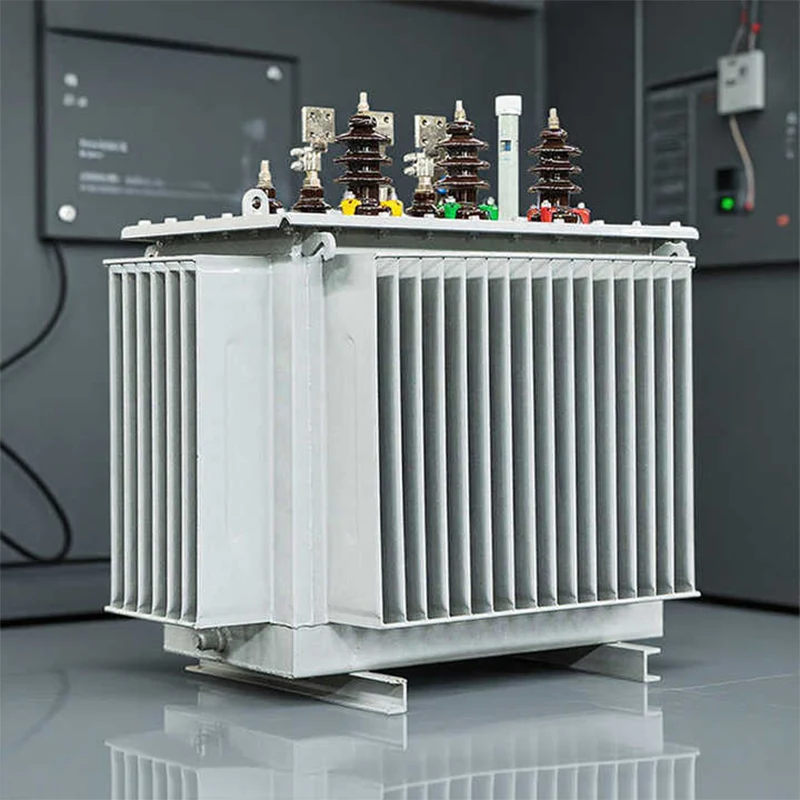

Transformador imerso em óleo S11 S13 1000kVA

JUCEG é fabricante e fornecedor líder de transformadores imersos em óleo S11 S13 1000kVA - oferecendo serviços OEM/ODM com preços de fábrica competitivos！ O transformador imerso em óleo S13 é um equipamento de energia de alta qualidade com economia de energia que integra perda ultrabaixa, alta confiabilidade, forte adaptabilidade ambiental e compatibilidade inteligente. O transformador imerso em óleo S13 1000kVA não apenas atende aos atuais requisitos nacionais de conservação de energia e redução de emissões, mas também pode trazer benefícios econômicos de longo prazo aos usuários, reduzindo o consumo de energia e os custos de manutenção. Com a atualização contínua das redes elétricas globais, a série S13 desempenhará um papel mais importante nos sistemas de transmissão e distribuição de energia.

Se você está procurando uma solução de transformador imerso em óleo eficiente, estável e personalizável, a JUCEG Electrical será seu parceiro confiável. Temos uma equipe profissional de P&D e um sistema completo de serviço pós-venda, que pode fornecer produtos personalizados e suporte técnico profissional com base em seus cenários reais de aplicação.

Características

1. A bobina adota uma estrutura de baixa força axial de curto-circuito. Quando o transformador está em curto-circuito, ele pode reduzir bastante a força axial de curto-circuito e melhorar muito a capacidade de resistir a curto-circuito.

2. Todos os parafusos e porcas na superfície da tampa são feitos de aço inoxidável 304, o que aumenta a capacidade de prevenção de ferrugem do transformador.

3. Cada anel de borracha de vedação adota o melhor material de borracha da China, o que prolonga muito a vida útil do anel de borracha de vedação.

4. O corpo do transformador adota uma estrutura de suporte de alta confiabilidade para garantir uma compressão confiável das partes superior e inferior da bobina. Toda a estrutura do corpo melhora a capacidade de resistir a curto-circuitos.

5. Isso não apenas reduz a perda sem carga do transformador, mas também garante que o fluxo do núcleo não fique saturado quando o transformador estiver operando sob tensão, de modo que o terceiro harmônico do transformador seja pequeno.

Gráfico 1: Comparação de perda sem carga e perda de carga (modelo 1000kVA/10kV)

Fonte de dados: Padrões Técnicos de Transformadores de Economia de Energia da Indústria Nacional de Energia

1. Perda de energia ultrabaixa:

Conforme mostrado no Gráfico 1, a série S13 reduz a perda sem carga em cerca de 53% em comparação com o modelo S9 e 26% em comparação com o modelo S11, e a perda de carga também é reduzida em mais de 6% em comparação com o modelo S11. O design de perdas ultrabaixas reduz diretamente o consumo de energia a longo prazo, reduzindo os custos de eletricidade para os utilizadores e reduzindo as emissões de carbono para os sistemas de energia.

2. Núcleo de aço silício de alta qualidade:

O transformador imerso em óleo S11 S13 1000kVA usa chapas de aço silício de grão orientado laminadas a frio com alta permeabilidade magnética e baixa perda de ferro como material do núcleo. O núcleo é processado com tecnologia avançada de empilhamento step-lap, que minimiza o vazamento magnético e a vibração do núcleo, reduzindo ainda mais a perda sem carga e o ruído operacional (o ruído operacional é controlado dentro de 50dB, muito inferior ao padrão nacional de 65dB).

3. Sistema de isolamento e resfriamento otimizado:

O transformador utiliza óleo isolante mineral de alta qualidade com boa estabilidade térmica e desempenho de isolamento, combinando com uma estrutura de tanque de óleo corrugado selado. O tanque corrugado pode expandir e contrair automaticamente com a mudança de temperatura do óleo isolante, realizando uma operação selada e livre de manutenção (a vida útil do sistema de vedação é superior a 20 anos). O design otimizado do circuito de óleo acelera a dissipação de calor, garantindo uma operação estável mesmo em plena carga por um longo período em ambientes de alta temperatura.

4. Forte robustez estrutural:

O tanque e a estrutura são feitos de chapa de aço laminada a frio de alta qualidade com revestimento anticorrosivo (primer epóxi rico em zinco + acabamento poliéster), que possui excelente resistência à ferrugem, umidade e impactos mecânicos. Ele pode se adaptar a ambientes de trabalho externos agressivos, como áreas costeiras de alta umidade, áreas de poeira de parques industriais e áreas de baixa temperatura ao norte (faixa de temperatura operacional de -40 ℃ a 60 ℃).

5. Compatibilidade de monitoramento inteligente:

O Transformador Imerso em Óleo S11 S13 1000kVA é reservado com interfaces de instalação para dispositivos de monitoramento inteligentes (como sensor de temperatura do óleo, sensor de temperatura do enrolamento e monitor de descarga parcial). Ele pode ser conectado ao sistema de gerenciamento inteligente da rede elétrica para realizar o monitoramento em tempo real da temperatura do óleo, temperatura do enrolamento, nível do óleo e status operacional, e enviar um alarme a tempo para condições anormais, melhorando a segurança e a inteligência da operação.

Principais cenários de aplicação

O design dos transformadores imersos em óleo S11 S13 1000kVA é altamente versátil, apresentando alta eficiência, estabilidade e adaptabilidade ambiental, tornando-os adequados para vários cenários de distribuição de energia, incluindo:

1. Parques industriais e empresas industriais pesadas

Para empresas industriais pesadas com grandes cargas de energia e que exigem operação contínua de longo prazo, como indústrias siderúrgicas, químicas e mecânicas, o transformador imerso em óleo S13 1000kVA é um equipamento de distribuição de energia ideal. Sua perda ultrabaixa pode reduzir os custos de consumo de energia de produção e sua estrutura robusta pode se adaptar ao complexo ambiente de energia das instalações industriais.

2. Redes elétricas urbanas e rurais

Como equipamento principal para a transformação e atualização da rede elétrica nacional com economia de energia, é amplamente utilizado em comunidades residenciais urbanas, estações de fornecimento de energia rurais e instalações públicas municipais. O seu design de baixo ruído cumpre os requisitos ambientais das áreas residenciais e o seu desempenho de poupança de energia está em conformidade com a estratégia nacional de "carbono duplo".

3. Usinas e subestações

O transformador imerso em óleo S11 S13 1000kVA é usado como transformador de distribuição para usinas termelétricas, hidrelétricas e usinas eólicas, atendendo às necessidades de transmissão de energia de redes elétricas de média e baixa tensão. Sua alta eficiência melhora a eficiência geral de transmissão de energia das usinas de energia. Para grandes projetos de infraestrutura com altos requisitos de confiabilidade no fornecimento de energia, como ferrovias de alta velocidade, áreas de serviço rodoviário e parques logísticos aeroportuários, a série S13 pode fornecer fornecimento de energia estável e contínuo, e sua estrutura selada também reduz a carga de trabalho de manutenção no local.
