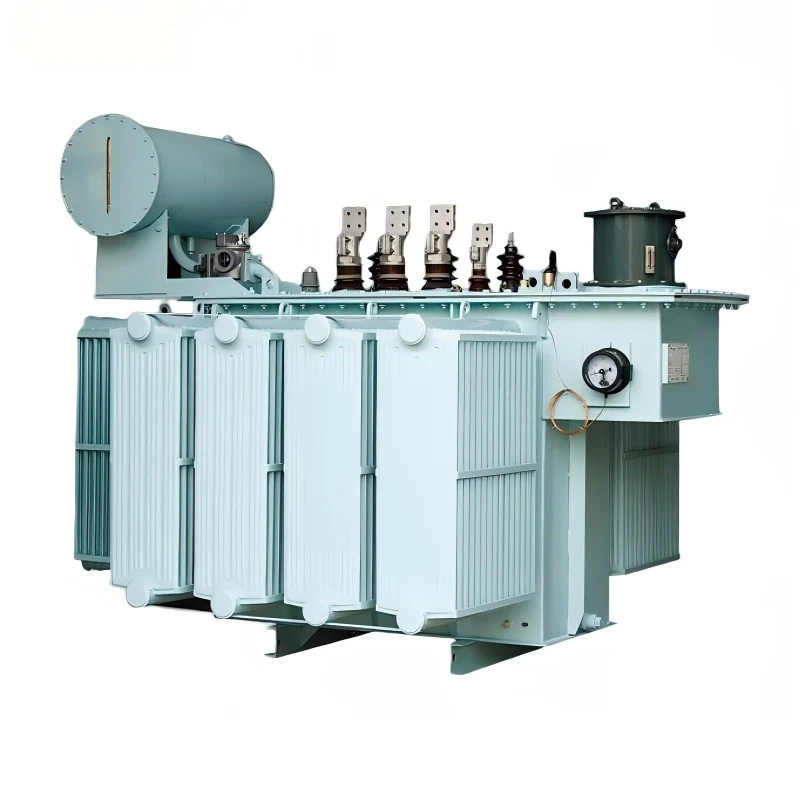

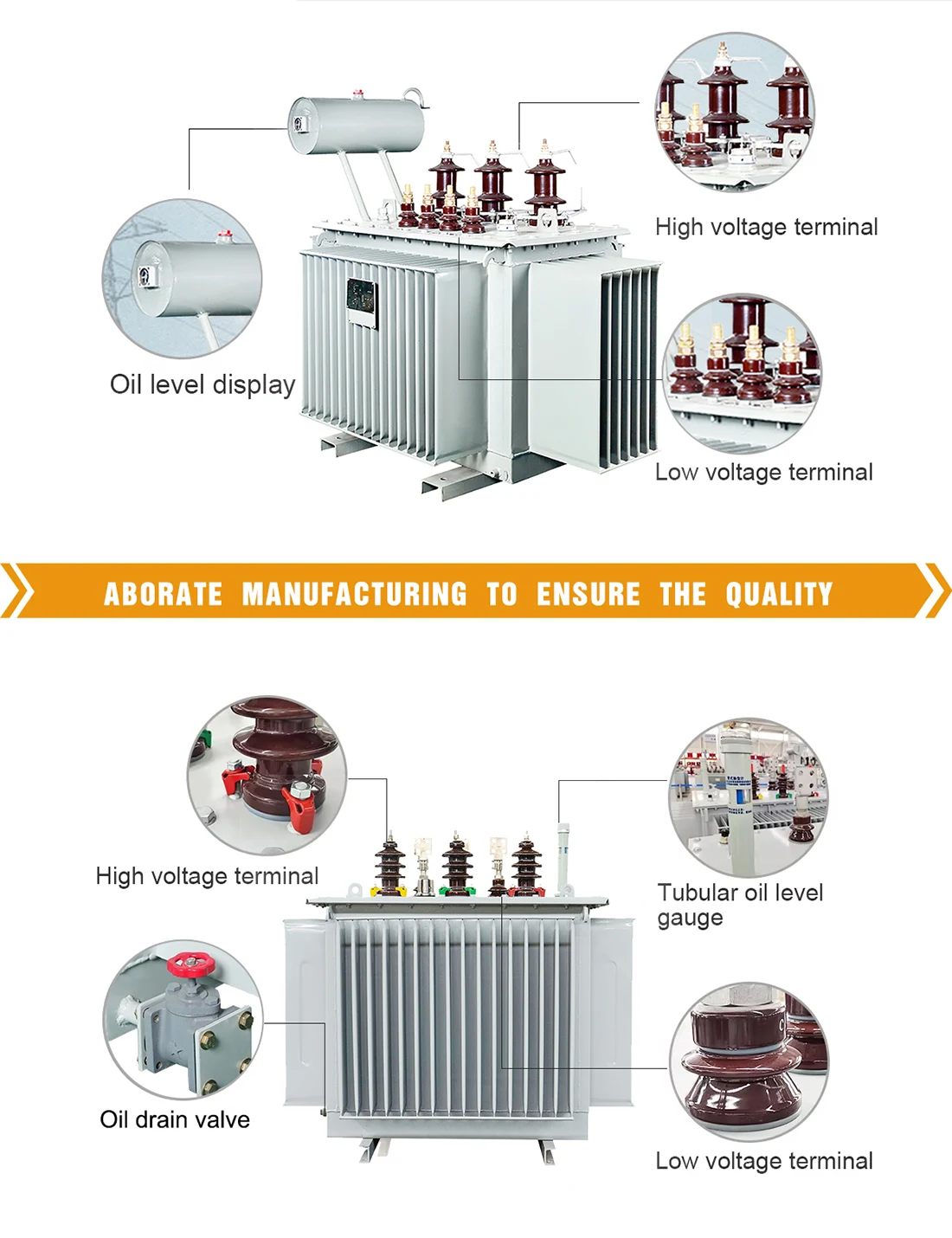

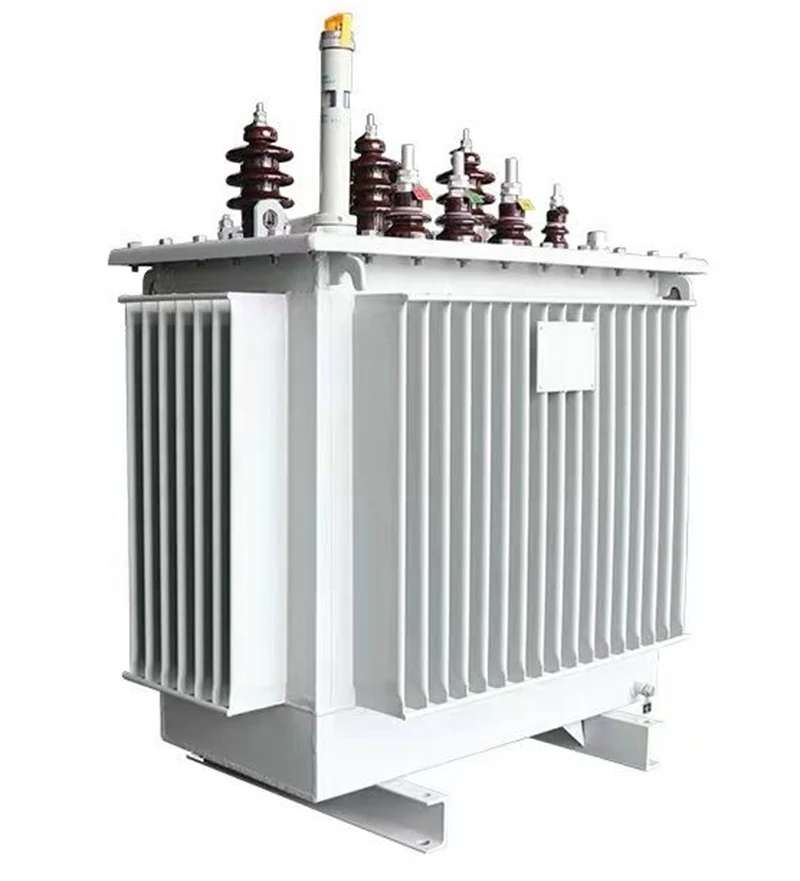

A JUCEG, como uma fábrica profissional de P&D e fabricação de transformador imerso em óleo trifásico de 35kV na China, é especializada em produção em massa, rigoroso controle de qualidade ISO e serviço OEM/ODM. Adota novas tecnologias de poupança de energia, que têm efeitos de poupança de energia mais significativos em comparação com os transformadores tradicionais, especialmente em condições de carga leve e sem carga, mantendo ainda uma elevada eficiência energética. O transformador trifásico imerso em óleo de 35kV possui função de regulação de tensão em carga, que pode ajustar diretamente a tensão sob carga sem parar a máquina. É conveniente operar, economicamente prático e possui maior eficiência.
Ele pode produzir tensão de forma estável, reduzir efetivamente as flutuações de tensão e o ruído e tem um bom desempenho de isolamento, o que pode evitar acidentes elétricos. O invólucro e os materiais de isolamento têm boa resistência às intempéries e à corrosão e podem se adaptar a várias condições ambientais adversas, garantindo estabilidade a longo prazo.
|
Parâmetro |
Detalhes/Especificações |
|
Potência nominal |
500 kVA ~ 20.000 kVA |
|
Tensão de entrada |
33kV/35kV |
|
Tensão de saída |
0,4 kV / 0,69 kV / 1 kV |
|
Frequência nominal |
50 Hz/60 Hz |
|
Capacidade |
1.000 litros ~ 12.000 litros |
|
Método de resfriamento |
ONAN (resfriamento de óleo natural)/ONAF (resfriamento de óleo e ar) |
|
Tensão de impedância |
4% ~ 6% |
|
Perda de carga |
< 2 W/kVA |
|
Perda de Curto-Circuito |
≤ 2% |
|
Temperatura ambiente |
-5 °C ~ 40 °C (a versão de alta temperatura suporta design resistente a altas temperaturas) |
|
Peso |
2.000kg ~ 25.000kg |
|
Dimensões Externas |
Personalizado de acordo com o modelo de potência: 2,0m x 3,5m x 6,0m |
|
Nível de isolamento |
Grau F (155 °C)/grau H (180 °C) |
|
Resistência Sísmica |
Resistência sísmica grau 8, adequada para ambientes geológicos complexos |
|
Nível de ruído |
≤ 65 dB (design de baixo ruído, adequado para áreas urbanas e industriais) |
|
Desempenho de economia de energia |
Design eficiente que atende aos padrões internacionais de eficiência energética e reduz o consumo de energia |
|
Estabilidade a longo prazo |
Componentes de alta qualidade garantem operação estável e baixa taxa de falhas |
|
Padrões de Certificação |
Padrões de certificação ISO |
1. Sistema de tecnologia de controle de temperatura de 7 estágios, que combinado com a análise do elemento dinite do campo de temperatura, para garantir o desempenho total das vantagens de desempenho de vários materiais de isolamento.
2. O sistema de isolamento é baseado na tecnologia de papel de isolamento JUCEG.
3. Baixo ruído: Medidas exclusivas de redução de ruído são adotadas em diferentes partes para garantir que o controle de ruído seja melhor que os padrões nacionais.
Favoráveis para atender às demandas de pico de energia do verão, os transformadores trifásicos imersos em óleo de 35kV da JUCEG são adequados para redes de distribuição com altas taxas de carga sob altas temperaturas e locais com carga de choque e requisitos de sobrecarga contínua. Como siderurgia, indústria metalúrgica, transporte ferroviário, usina, usina hidrelétrica, etc.
|
Avaliado Capacidade |
Combinação de tensão e faixa de derivação |
Vetor Grupo |
Perda de carga kW |
perda de carga quilowatts (75C) |
Sem carga atual % |
Curto-circuito % de impedância |
||
|
alta tensão |
Alta tensão faixa de toque |
Baixa tensão kV |
||||||
|
30 |
6 6.3 10 10.5 |
±5 ±2×2,5% |
0.4 |
Dyn11 Yyn0 |
0.1 |
0.63 |
1.50 |
4.0 |
|
50 |
0.13 |
0.91 |
1.30 |
|||||
|
63 |
0.15 |
1.09 |
1.20 |
|||||
|
80 |
0.18 |
1.31 |
1.20 |
|||||
|
100 |
0.20 |
1.58 |
1.10 |
|||||
|
125 |
0.24 |
1.89 |
1.10 |
|||||
|
160 |
0.28 |
2.31 |
1.00 |
|||||
|
200 |
0.34 |
2.73 |
1.00 |
|||||
|
250 |
0.40 |
3.20 |
0.90 |
|||||
|
315 |
0.48 |
3.83 |
0.90 |
|||||
|
400 |
0.57 |
4.52 |
0.80 |
|||||
|
500 |
0.68 |
5.41 |
0.80 |
|||||
|
630 |
0.81 |
6.20 |
0.60 |
4.5 |
||||
|
800 |
0.98 |
7.50 |
0.60 |
|||||
|
1000 |
1.15 |
10.30 |
0.60 |
|||||
|
1250 |
1.36 |
12.00 |
0.50 |
|||||
|
1600 |
1.64 |
14.50 |
0.50 |
|||||
|
2000 |
1.94 |
18.30 |
0.40 |
5.0 |
||||
|
2500 |
2.29 |
21.20 |
0.40 |
|||||
|
3150 |
2.81 |
26.66 |
0.40 |
|||||
|
Aspecto |
Transformador de distribuição 33kV |
Transformador de distribuição 35kV |
|
Tensão Nominal |
33kV (comum em muitos sistemas baseados em IEC) |
35kV (geralmente a tensão mais alta do equipamento Um nos padrões IEC) |
|
Tensão mais alta para equipamentos (Um) |
Até 36kV |
36–40,5kV (fornece margem operacional) |
|
Uso Comum |
Usado em distribuição primária ou secundária, por exemplo, reduzindo 132/66kV para 33kV ou 33kV para 11/0,4kV |
Uso semelhante em redes com tensão nominal de 35kV (comum na China e em partes da Ásia) |
|
Avaliações típicas |
500kVA–20MVA+, imerso em óleo ou tipo seco |
Avaliações e tipos quase idênticos |
|
Isolamento e BIL |
O impulso do raio suporta cerca de 170–200kV |
Um pouco mais alto, correspondendo à classe 35kV |
|
Padrões |
IEC60076, IEEE/ANSI; comum na Índia, Reino Unido, Oriente Médio, África |
IEC60076(Um=classe 36kV); usado na China e em algumas regiões asiáticas |
|
Aplicativos |
Subestações urbanas/rurais, plantas industriais, complexos comerciais, elevadores/redutores renováveis |
Mesmas aplicações para redes padronizadas em 35kV |
|
Tamanho físico e custo |
Muito semelhante às unidades de 35kV |
Um pouco maior ou mais caro devido ao maior nível de isolamento |
|
Eficiência e Perdas |
Otimizado para eficiência durante todo o dia e baixas perdas |
Mesmo foco em eficiência |
