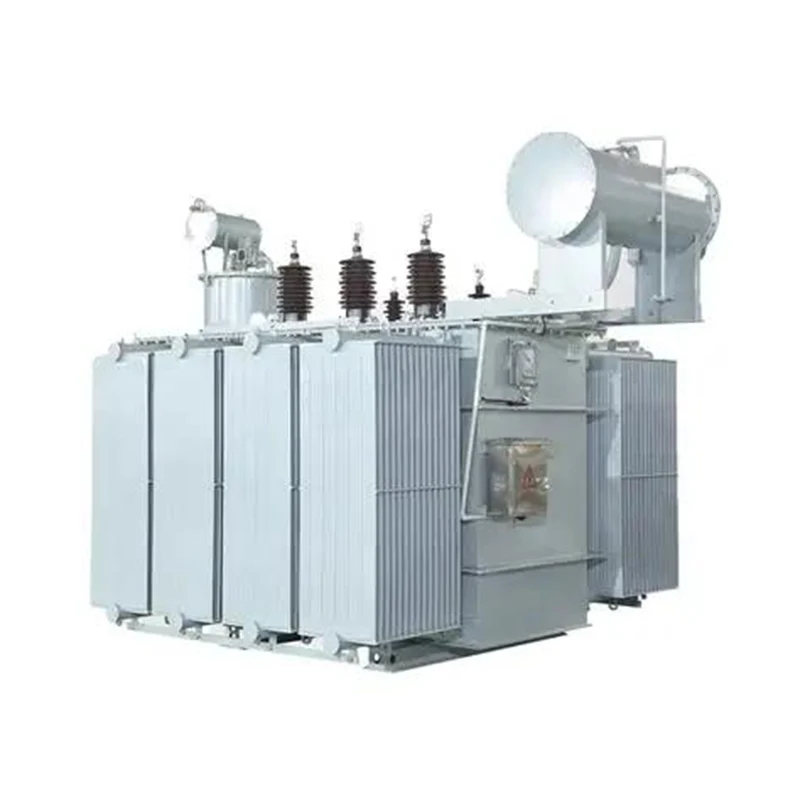

Transformador de potência imerso em óleo OLTC

Como fabricante profissional de transformador de potência imerso em óleo JUCEG OLTC de alta qualidade, ofereceremos o melhor serviço pós-venda. O OLTC permite que o transformador altere a posição da torneira enquanto estiver sob carga, ajustando assim a tensão de saída. Isto é particularmente importante em situações que exigem um fornecimento de tensão estável, como áreas com flutuações significativas de tensão na rede elétrica ou cenários industriais com mudanças frequentes de carga. O transformador de potência imerso em óleo OLTC usa óleo de transformador como meio isolante, que possui alta resistência de isolamento e pode isolar efetivamente as tensões entre os enrolamentos e entre os enrolamentos e o núcleo de ferro/tanque de óleo aterrado, evitando descarga de curto-circuito. O óleo do transformador não serve apenas como meio isolante, mas também desempenha um papel na dissipação de calor. Absorve o calor gerado durante a operação do transformador, transfere o calor por convecção para a parede do tanque de óleo e depois o dissipa para o ar através da parede do tanque de óleo, garantindo que a temperatura do transformador permaneça dentro da faixa permitida. O núcleo de ferro é geralmente feito de chapas de aço silício empilhadas para reduzir perdas por correntes parasitas e perdas por histerese magnética; os enrolamentos são feitos de fios de cobre ou alumínio enrolados, divididos em enrolamentos de alta tensão e enrolamentos de baixa tensão, e convertem a energia elétrica de entrada em diferentes níveis de tensão de energia elétrica de saída por meio de indução eletromagnética.

Como funcionam os transformadores OLTC na prática

Princípio de Operação

Um OLTC funciona alternando entre derivações conectadas a diferentes pontos do enrolamento do transformador.

Durante cada mudança de tap:

1. A corrente de carga é transferida temporariamente através de resistores ou reatores de transição.

2. O arco voltaico é controlado dentro de uma câmara de comutação isolada.

3. A tensão de saída é ajustada sem interromper a alimentação.

Este processo controlado garante uma regulação de tensão estável mesmo durante mudanças de carga pesadas.

Faixa típica de controle de tensão

A maioria dos transformadores OLTC oferece:

· Regulação de tensão de ±10%

· Tamanhos de passo de 1,25% ou 1,5%

· 17 a 33 posições de tap dependendo do projeto do transformador

Transformador de potência imerso em óleo OLTC'Esses parâmetros são selecionados com base em estudos de planejamento de rede e queda de tensão esperada ao longo das linhas de transmissão ou distribuição.

OLTC em Redes de Alta Tensão e Energia Elétrica

Os transformadores OLTC são amplamente implantados em:

· Subestações de transmissão (110kV–765kV)

· Pontos de interligação entre centros de geração e de carga

· Plantas industriais com demanda flutuante

· Transformadores de ligação à rede para energia renovável

Nestes sistemas elétricos, o transformador de potência imerso em óleo OLTC ajuda a estabilizar a tensão, reduzir perdas técnicas e garantir a conformidade com os limites de tensão da rede elétrica.

Cenário de aplicação

Nas redes de transmissão e distribuição, os transformadores de potência imersos em óleo OLTC são utilizados para regular a tensão e garantir a qualidade da energia elétrica. Especialmente na transmissão de energia de longa distância ou em áreas com flutuações significativas de tensão na rede elétrica, a sua função de regulação de tensão é particularmente importante. Eles são adequados para locais de fabricação industrial que exigem fornecimento de tensão estável, como as indústrias siderúrgica, química e de papel. Os equipamentos nessas indústrias possuem altos requisitos de estabilidade de tensão, e os transformadores de potência imersos em óleo OLTC podem atender às suas necessidades. Em sistemas de energia renovável, como energia solar e eólica, o transformador de potência imerso em óleo OLTC é usado para sincronizar a produção de energia instável com a rede elétrica. Pode ajudar a gerir a produção instável de energia e garantir a interligação dos sistemas de energia renovável com os sistemas de energia tradicionais.
