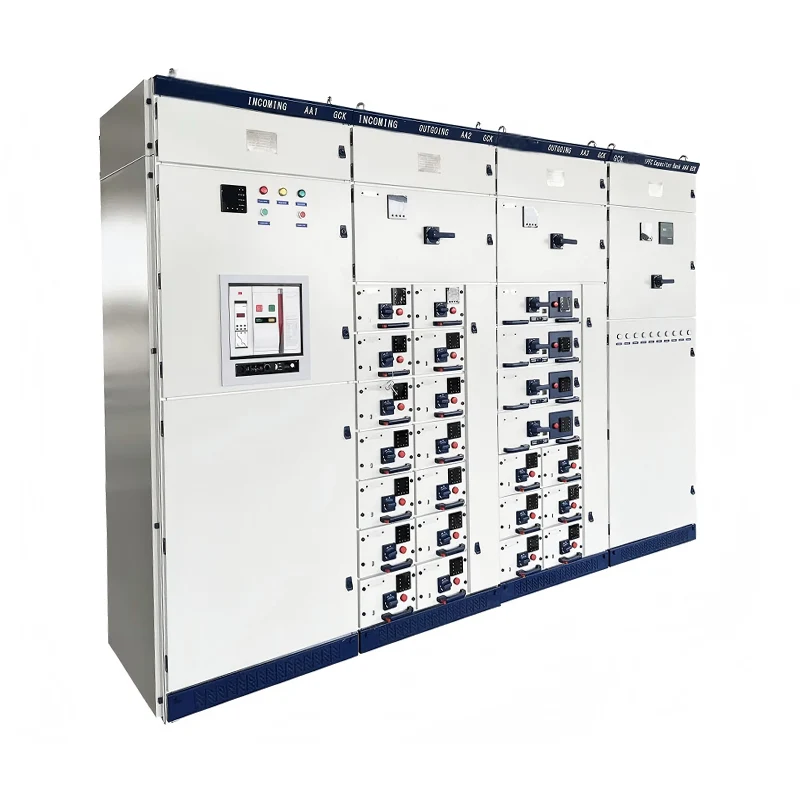

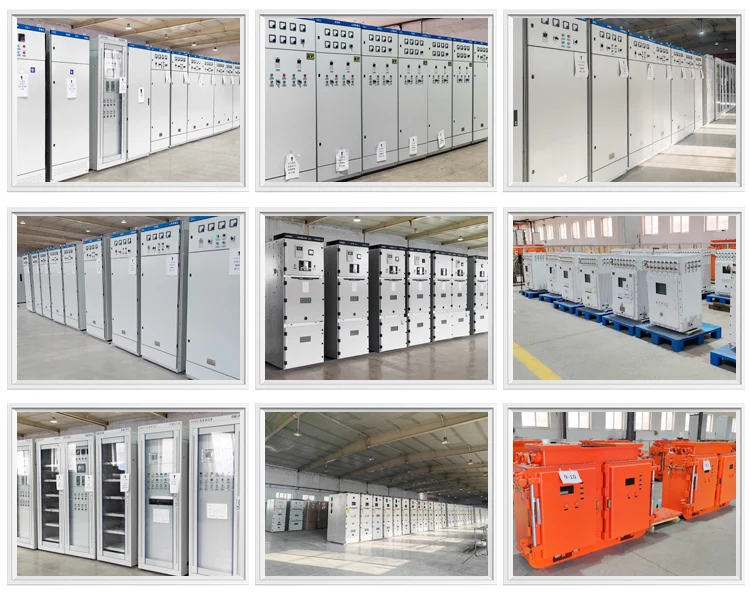

Painel de distribuição extraível de baixa tensão GCS

JUCEG é um fabricante e fornecedor especializado no fornecimento de painéis extraíveis de baixa tensão GCS. Os painéis extraíveis de baixa tensão GCS foram amplamente adotados por usuários de energia e são adequados para distribuição, controle centralizado de motores elétricos, compensação de potência reativa, etc. 4000A ou inferior. O painel extraível de baixa tensão GCS tem sido amplamente utilizado em grandes usinas de energia, sistemas petroquímicos e outros locais com altos níveis de automação e requisitos para interfaces de computador. Como dispositivo de distribuição de baixa tensão para energia CA trifásica com frequência de 50 (60) Hz, tensão nominal de trabalho de 380V (400V, 660V) e corrente nominal de 4000A ou menos, é utilizado em sistemas de geração e fornecimento de energia para distribuição, controle centralizado de motores e compensação de potência reativa, desempenhando um papel importante.

Especificações Técnicas

Tensão nominal: Circuito principal AC 380V (400V, 660V), circuito auxiliar AC 220V, 380V (400V), DC 110V, 220V.

Frequência nominal: 50 (60) Hz.

Tensão nominal de isolamento: 660V (1000V).

Corrente nominal: Barramento horizontal ≤ 4000A, Barramento vertical (MCC) 1000A.

Corrente suportável nominal de curto prazo do barramento: 50kA, 80kA (1s).

Corrente suportável de pico nominal do barramento: 105kA, 176kA (0,1s).

Tensão de teste de frequência de energia: Circuito principal 2500V/1min, circuito auxiliar 1760V/1min (alguns materiais mencionam 2000V/1min).

Tipos de Aparelhagem: Extraível vs. Fixo

Os quadros extraíveis e fixos possuem atributos diferenciados que permitem sua aplicação em diversas situações em sistemas elétricos de potência. O painel extraível de baixa tensão GCS é feito para aplicações onde fatores variáveis ​​e fácil acesso são muito importantes. Esses sistemas permitem a retirada única do componente específico que não afeta todo o sistema, simplificando assim os processos de manutenção e atualização. Este tipo de painel é apropriado em sistemas de energia complexos, pois os tempos de inatividade precisam ser evitados tanto quanto possível. Por outro lado, os comutadores fixos são consistentemente mais duráveis ​​e baratos; no entanto, destina-se a áreas onde a manutenção de activos é rara e a procura de substituição de equipamentos é baixa. Eles fornecem uma solução relativamente mais restrita, obrigatória em certas instalações confinadas.

Ao analisar os três principais resultados da pesquisa, surgiu uma tendência da pesquisa, que se concentrou em alguns parâmetros técnicos importantes que diferenciam esses tipos de comutadores:

· Acessibilidade: A grande preocupação com relação às unidades extraíveis é que elas possam ser facilmente acessadas, permitindo fácil e rápida manutenção, reparo e substituição de componentes, o que é o caso de sistemas que possuem altos requisitos de disponibilidade.

· Custo: No entanto, os painéis fixos são preferidos especialmente por considerações de custo, pois são mais baratos devido à estrutura simples e aos baixos requisitos de manutenção.

· Tamanho: A natureza compacta do quadro fixo também é indicada como a principal vantagem em situações onde se trata de posicionamento espacial.

Como funciona um painel extraível GCS?

1. Função e composição geral:

O quadro extraível de baixa tensão GCS é um dispositivo de distribuição de energia CA trifásico com tensão nominal de trabalho de 380V (expansível para 400V e 660V) e corrente nominal de até 4000A (a versão melhorada pode chegar a 6300A). Suas funções principais incluem distribuição de energia, controle centralizado de motores elétricos e compensação de potência reativa. É amplamente utilizado em usinas de energia, indústrias petroquímicas, metalurgia, têxteis, edifícios altos e sistemas de distribuição de energia de outras indústrias.

2.Design de gaveta modular:

O armário de distribuição adota uma estrutura tipo gaveta. Cada gaveta é uma unidade funcional independente, com módulo de altura de 160mm. Os painéis extraíveis de baixa tensão GCS são divididos em cinco séries de tamanhos: 1/2 unidade, 1 unidade, 1,5 unidade, 2 unidades e 3 unidades. A altura da gaveta pode ser ajustada, enquanto a largura e a profundidade são fixas, garantindo a intercambialidade das mesmas unidades funcionais. O painel da gaveta é equipado com indicadores de posição como “aberto”, “fechado”, “teste” e “retirada”, além de possuir dispositivo de intertravamento mecânico para evitar acionamento acidental. A gaveta é empurrada para frente através de uma fenda deslizante e estrutura de bloco deslizante, e o dispositivo de travamento com limite de mola aumenta a estabilidade e evita o superaquecimento dos componentes ou o desprendimento da gaveta.

3. Isolamento da sala de funções e disposição do barramento:

O gabinete é dividido em sala de unidades funcionais, sala de barramentos e sala de cabos. Cada sala é estritamente isolada para evitar a propagação de falhas. A sala da unidade funcional acomoda a unidade de gavetas, a sala dos barramentos organiza o barramento horizontal e a sala dos cabos realiza a entrada e saída ascendente e descendente dos cabos. O barramento horizontal é disposto em posição horizontal na parte traseira do gabinete, aumentando a capacidade de resistir às forças elétricas e permitindo que o circuito principal tenha alta resistência a curto-circuito (a corrente dinâmica estável pode atingir 76kA). O barramento vertical possui corrente nominal de 1000A (para gabinetes CCM), atendendo aos requisitos para distribuição de energia de grande capacidade.

4.Conexão elétrica e design do adaptador:

Plug-in e adaptador: As linhas de entrada e saída da gaveta usam diferentes números de estruturas de tiras de componentes plug-in de acordo com o tamanho da corrente para garantir um contato confiável. A gaveta de 1/2 unidade é conectada ao compartimento de cabos através do adaptador tipo placa traseira tipo ZJ-2. A gaveta da unidade adota a estrutura tipo haste ou tubo do adaptador tipo ZJ-1 para reduzir o aumento de temperatura e melhorar a confiabilidade. O design do compartimento de cabos do painel extraível de baixa tensão GCS suporta linhas de entrada e saída superiores e inferiores. O transformador de corrente de seqüência zero é colocado no compartimento para fácil instalação e manutenção. A largura do compartimento pode ser selecionada como 240 mm ou 440 mm para atender a diferentes requisitos de quantidade de cabos.
