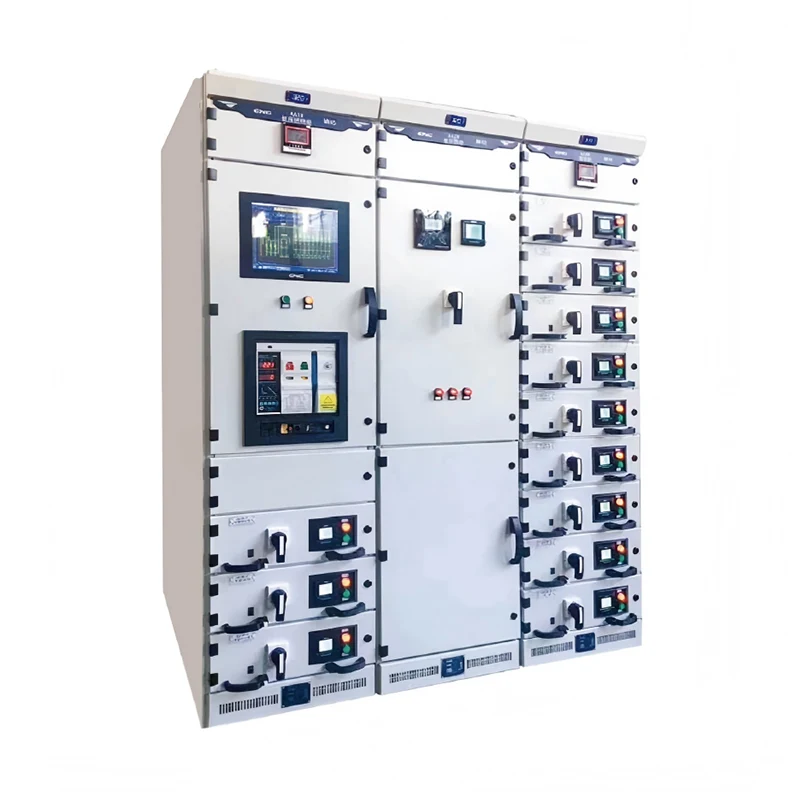

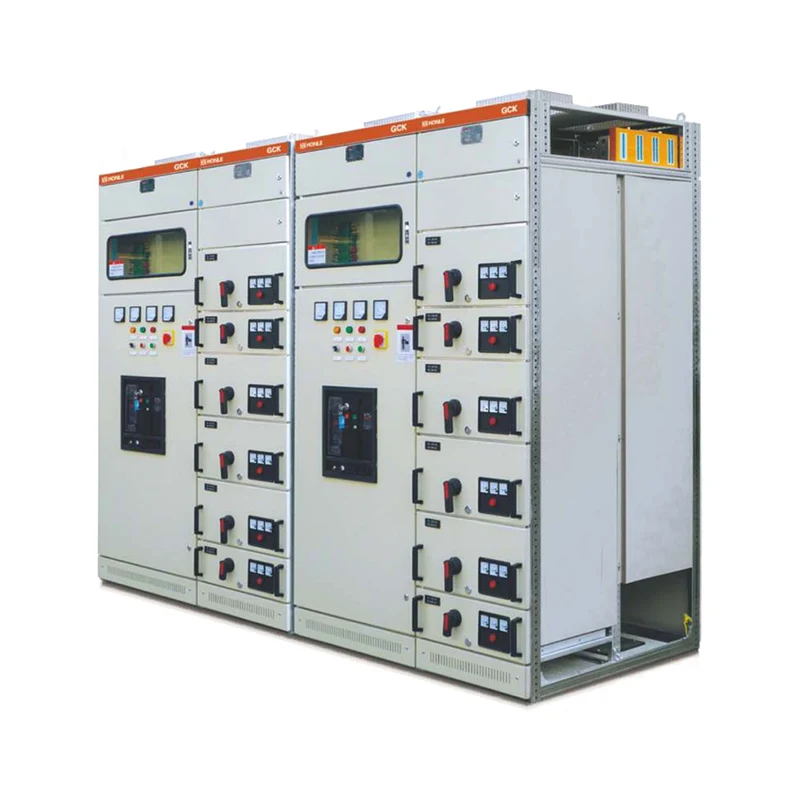

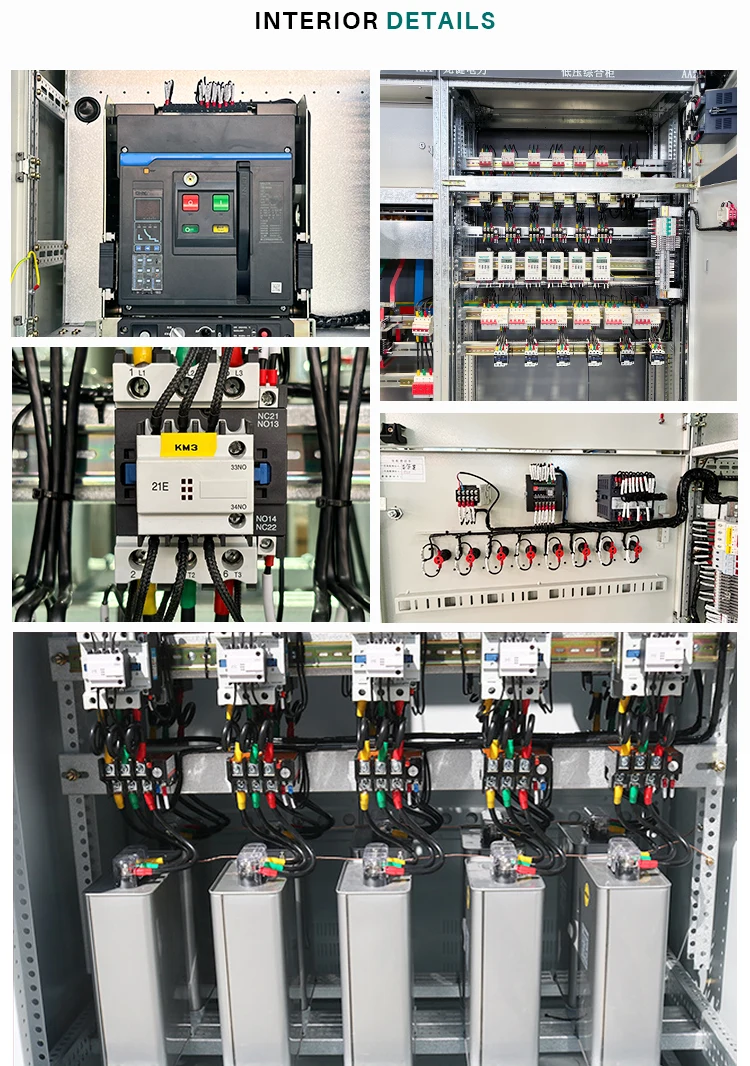

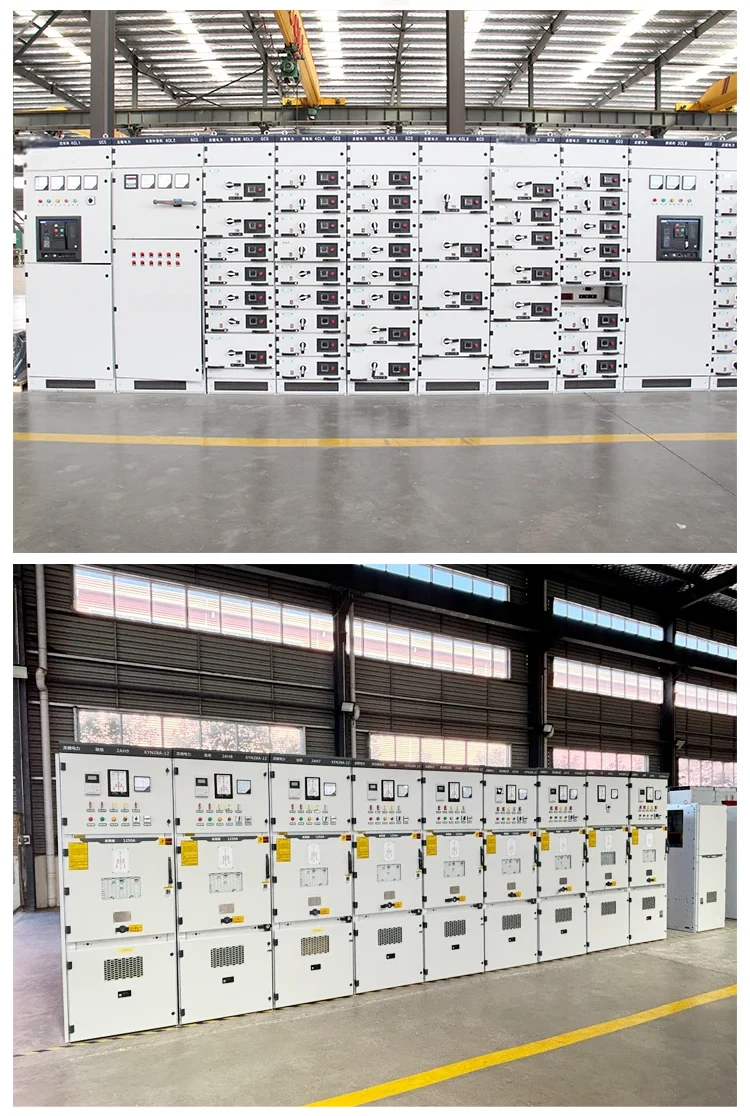

Painel de distribuição extraível de baixa tensão GCK

Você pode ter a certeza de comprar o painel extraível de baixa tensão JUCEG GCK de nossa fábrica. A estrutura de montagem combinada é adotada e todos os componentes da estrutura do gabinete são conectados por parafusos, evitando deformação e tensão de soldagem e melhorando a precisão e o nível de padronização. O gabinete é dividido em três seções isoladas: câmara de barramento, câmara de unidade funcional e câmara de cabo, que podem prevenir eficazmente a propagação de acidentes e facilitar a manutenção em tempo real. O nível de proteção pode atingir IP30/IP40. O bloco de gavetas está equipado com sistema de intertravamento mecânico, suportando manutenção em tempo real. O plugue do circuito principal do painel extraível de baixa tensão GCK adota um invólucro de plástico de engenharia retardador de chamas para vedação, e a estrutura da válvula fecha automaticamente quando a gaveta é puxada para fora, garantindo a segurança operacional. A extração e inserção da unidade funcional (gaveta) são operações de alavanca, de operação conveniente e confiável. O bloco de gavetas e a porta são interligados mecanicamente pelo mecanismo de operação do interruptor principal. Quando o interruptor principal está na posição fechada, a porta não pode ser aberta, facilitando a manutenção segura dos equipamentos elétricos. Os componentes possuem grande versatilidade, boa aplicabilidade e alto nível de padronização. A altura do bloco de gavetas é modularizada, facilitando a combinação e expansão conforme necessário.

Especificações Técnicas

Tensão nominal: CA 380V, 660V

Corrente nominal: Barramento horizontal até 4000A, Barramento vertical até 1600A

Corrente suportável nominal de curto prazo: valor RMS 50kA, 80kA, valor de pico 105kA, 176kA

Classe de proteção: IP30, IP40

A temperatura do ar ambiente em torno do painel extraível de baixa tensão GCK não excede +40°C, não é inferior a -5°C (alguns produtos podem ser tão baixos quanto -25°C) e a temperatura média dentro de 24 horas não excede +35°C. A umidade relativa não excede 50% na temperatura mais alta de +40°C, e pode ter uma umidade relativa mais alta em temperaturas mais baixas.

A altitude não excede 2.000 m (alguns produtos não exigem mais de 1.000 m). Grau de poluição 3.

Manual de instruções

1. Instalação:

Antes da instalação, é necessário verificar se o quadro extraível de baixa tensão GCK está intacto e se está úmido. Além disso, verifique se há peças faltantes ou danos durante o transporte de acordo com a lista de embalagem.

O armário de distribuição deve ser instalado em local limpo, seco e bem ventilado. Evite instalá-lo em locais com gases corrosivos, vapores ou poeira explosiva.

Durante a instalação, siga o manual de instalação e operação do produto para garantir a sequência correta de instalação e que a qualidade da instalação atenda aos padrões.

Ao montar o gabinete de distribuição em seções, use parafusos para apertar nos orifícios de junção para garantir uma conexão firme e confiável entre os gabinetes.

2. Operação:

Antes da operação, verifique se o equipamento elétrico e a fiação dentro do gabinete de distribuição atendem aos requisitos do desenho, se os terminais estão marcados com números e se a fiação está organizada e firme.

Durante a operação, siga rigorosamente os procedimentos de operação para evitar operação acidental que pode causar danos ao equipamento ou ferimentos pessoais.

A extração e inserção do bloco de gavetas devem ser realizadas com o interruptor principal na posição aberta para garantir um funcionamento seguro.

Existe um dispositivo de intertravamento mecânico entre o mecanismo de operação e a porta. Somente quando o interruptor principal estiver na posição aberta a porta poderá ser aberta, facilitando a manutenção e substituição de equipamentos elétricos.

3. Manutenção:

Limpe e inspecione regularmente o painel extraível de baixa tensão GCK para garantir que a superfície do equipamento esteja limpa e livre de poeira e que os contatos do equipamento elétrico estejam em boas condições.

Verifique regularmente a confiabilidade do intertravamento mecânico e elétrico para garantir a segurança da operação do equipamento.

Verifique e teste regularmente se todos os medidores e relés funcionam corretamente para garantir a função normal de proteção do equipamento.

Inspecione e teste regularmente o dispositivo de aterramento do gabinete de distribuição para garantir que o dispositivo de aterramento seja firme e confiável.
