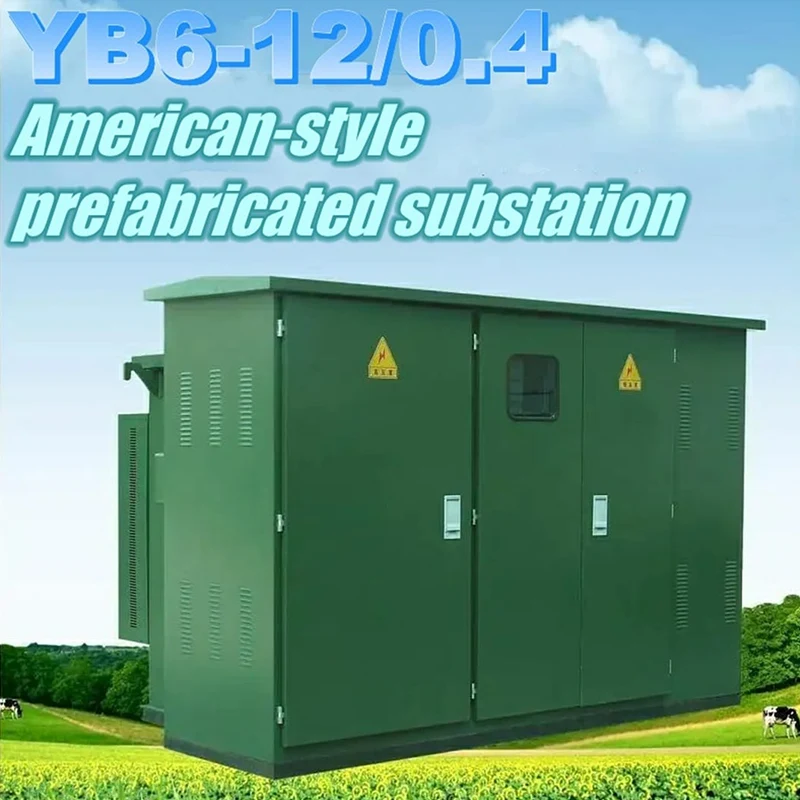

Subestação de caixa pré-fabricada americana YB6 33kV

Como fabricante profissional de subestação de caixa pré-fabricada americana JUCEG YB6 33kV de alta qualidade, ofereceremos o melhor serviço pós-venda. o design totalmente isolado e selado elimina componentes energizados expostos; a proteção de fusível duplo e a flexibilidade de anel/terminal melhoram a continuidade da fonte de alimentação; em comparação com as subestações tradicionais, os custos de instalação e manutenção são menores; pré-montado e testado na fábrica, pode ser utilizado diretamente para comissionamento no local; A subestação de caixa pré-fabricada americana YB6 33kV oferece vantagens como monitoramento inteligente, integração SCADA e uma variedade de opções de materiais de revestimento.

Características de desempenho

1. Totalmente isolado, totalmente vedado, sem necessidade de manutenção frequente, garantindo proteção confiável da segurança pessoal;

2. Estrutura compacta, com volume de apenas 1/3 - 1/5 do de um transformador europeu equivalente e baixa altura;

3. A subestação de caixa pré-fabricada americana YB6 33kV pode adotar uma estrutura tipo caixa para evitar a contaminação do óleo do transformador no tanque;

4. O lado de alta tensão usa proteção de faixa completa com fusível duplo, reduzindo significativamente os custos: pode ser usado em uma rede em anel ou como terminal, e a cabeça do cabo pode ser desconectada rapidamente em uma corrente de carga de 200A;

5. O corpo da caixa utiliza uma placa composta de dupla camada tipo favo de mel, com funções de isolamento térmico e dissipação de calor;

6. Um protetor eletrônico contra perda de fase é adicionado ao lado de baixa tensão. Quando ocorre tensão anormal no sistema, ele pode desconectar rapidamente o interruptor principal de entrada;

7. O lado de alta tensão usa interruptores de carga imersos em óleo ou interruptores de carga SF6, que podem ser atualizados eletricamente para estabelecer as bases para a automação da rede de distribuição;

8. Use transformadores da série S9 imersos em óleo ou superiores da série S11;

Condições do ambiente de trabalho

Transporte:

As subestações fornecidas de fábrica devem ser abastecidas com óleo de transformador 25# (ou 45#), conforme indicado pelo medidor de nível de óleo no tanque de óleo. Durante o transporte e manuseio, a subestação não deve ser invertida ou virada, e as peças não devem ser atingidas, nem sujeitas a fortes vibrações.

Quando a Subestação de Caixa Pré-fabricada Americana YB6 33kV estiver sendo elevada e movimentada no local, atenção especial deve ser dada. O gancho de içamento deve ser preso ao gancho de içamento do tanque de óleo, e o içamento deve ser realizado lentamente para evitar danificar a pintura superficial da subestação com o cabo de aço, podendo até mesmo fazer com que o centro de gravidade de toda a subestação se desloque, incline ou caia.

Instalação:

Quando a subestação for instalada no local, deve-se atentar para a proteção da pintura superficial do gabinete. Não é permitido que manômetros, medidores de nível de óleo, termômetros, alças de fusíveis e elementos de buchas isolantes colidam, apresentem rachaduras, etc., e os parafusos não devem estar soltos.

Remova toda a poeira e sujeira da parte externa da subestação, da parte interna da porta do gabinete e da superfície da bucha isolante.

Verifique se os dados da placa de identificação e o certificado do produto da subestação correspondem ao formulário de pedido e verifique se faltam documentos e peças de reposição conforme lista de embalagem.

Os desenhos de construção civil dos cabos e linhas de entrada/saída da subestação são apresentados na figura.

Manutenção:

Os produtos emitidos de fábrica foram submetidos a montagem e ajuste rigorosos e não precisam ser desmontados durante a instalação para evitar afetar o desempenho. A manutenção está limitada às seguintes situações:

Realize uma análise de amostra do óleo do transformador uma vez por ano;

Se o nível do óleo cair, reabasteça-o imediatamente. A qualidade do óleo deve ser a mesma do tanque;

Após a queima do fusível, a causa deve ser identificada e, ao substituir o núcleo do fusível, preste atenção às suas especificações e o modelo deve ser igual à especificação e modelo original.
