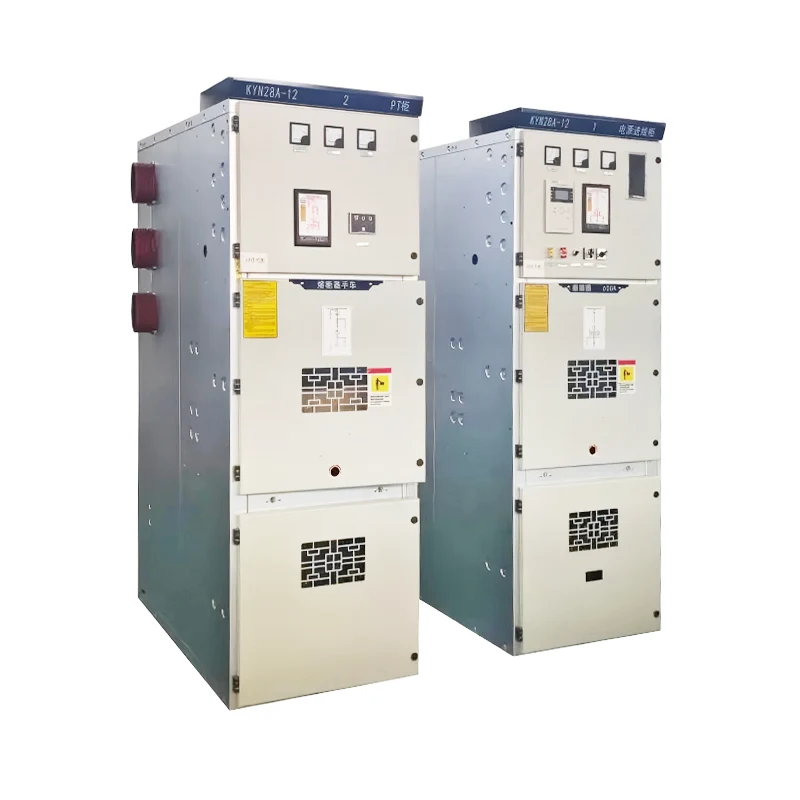

Painel removível blindado KYN28 24kV

Fabricantes de painéis removíveis blindados KYN28 24kV na China - fornecedores OEM/ODM de alta qualidade com preços competitivos! Funções como interruptores de carga, disjuntores e seccionadores podem ser configuradas de acordo com os requisitos. A fácil expansão é suportada e a futura expansão e renovação da capacidade também são possíveis. O painel removível blindado KYN28 24kV usa barramentos de isolamento sólido, eliminando o risco de curtos-circuitos entre fases e aumentando a segurança do sistema. Ele pode integrar módulos de monitoramento inteligentes para obter controle remoto, coleta de dados e diagnóstico de falhas. O painel isolado de metal sólido suporta a comunicação com o centro de despacho superior para obter automação de distribuição.

O painel com isolamento sólido metálico de 12kV combina as vantagens do isolamento interno e sólido:

Todos os componentes energizados de alta tensão são cobertos por uma camada isolante resistente, que não é afetada por fatores como poeira, umidade, água condensada e pequenos animais. Sua confiabilidade é extremamente alta. A constante dielétrica dos materiais isolantes sólidos é muito maior que a do ar, de modo que a distância de isolamento entre os componentes energizados pode ser significativamente reduzida sob o mesmo nível de tensão. Portanto, este equipamento é muito compacto e pode economizar espaço, o que é fundamental para salas de distribuição internas com espaço limitado. O painel isolado de metal sólido de 12kV elimina completamente o gás hexafluoreto de enxofre, elimina o risco de efeito estufa e é uma escolha de equipamento ideal para redes de energia verdes. Devido ao isolamento completo dos componentes de alta tensão, mesmo que a porta do gabinete seja aberta, o operador não entrará em contato direto com as partes energizadas, garantindo assim uma segurança pessoal extremamente elevada. Os interruptores internos e outros componentes são feitos de resina epóxi e não necessitam de peças móveis lubrificadas, garantindo assim uma vida útil livre de manutenção, reduzindo os custos de operação e manutenção e a carga de trabalho. O tamanho compacto e o peso leve do painel isolado de metal sólido de 12kV facilitam o transporte, a instalação e o layout interno. O design modular também o torna conveniente para futuras expansões.

Onde este painel pode ser usado?

Os painéis com isolamento sólido metálico de 12kV são amplamente utilizados em áreas de distribuição de energia que exigem segurança, confiabilidade e economia de espaço:

· Edifícios comerciais: Salas subterrâneas de distribuição de energia de edifícios de escritórios, shopping centers e hotéis.

· Áreas residenciais: Centros centrais de distribuição de energia dentro das comunidades residenciais.

· Empreendimentos industriais: Subestações de oficinas dentro de fábricas.

· Instalações públicas: Sistemas de distribuição de energia de estações de metrô, terminais de aeroportos, hospitais, escolas, etc.

· Data centers: Em situações onde são necessárias alta confiabilidade no fornecimento de energia e alta taxa de utilização de espaço.

· Novo campo energético: Estações internas de reforço para projetos de energia fotovoltaica/eólica.

Especificação padrão de painel de distribuição com isolamento sólido de metal

1. Tensão nominal: 12 kV

2. Corrente nominal: 630A / 1250A

3. Frequência nominal: 50/60 Hz

4. Temperatura ambiente: Interior -25℃ a 40℃; Exterior: -35℃ a 40℃

5. Altitude: A norma se aplica a áreas de até 1000 metros. Para altitudes superiores a 1000 metros, a redução de capacidade deverá ser implementada de acordo com a norma.

6. Umidade relativa: Média diária ≤ 95% Média mensal ≤ 90%

7. Classe de proteção: IP4X (IP67)

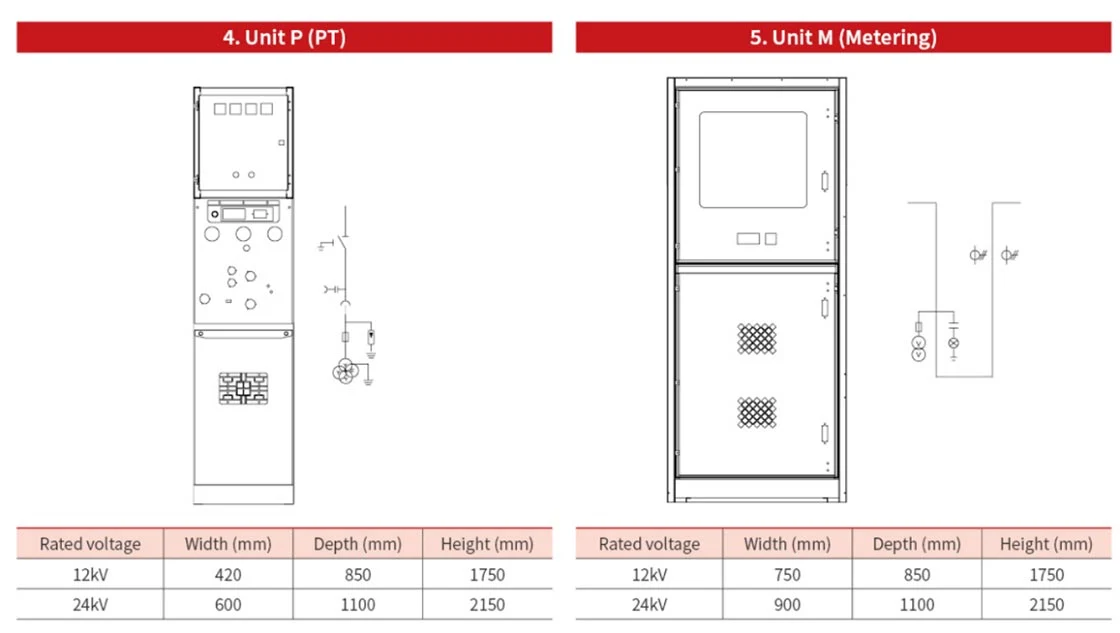

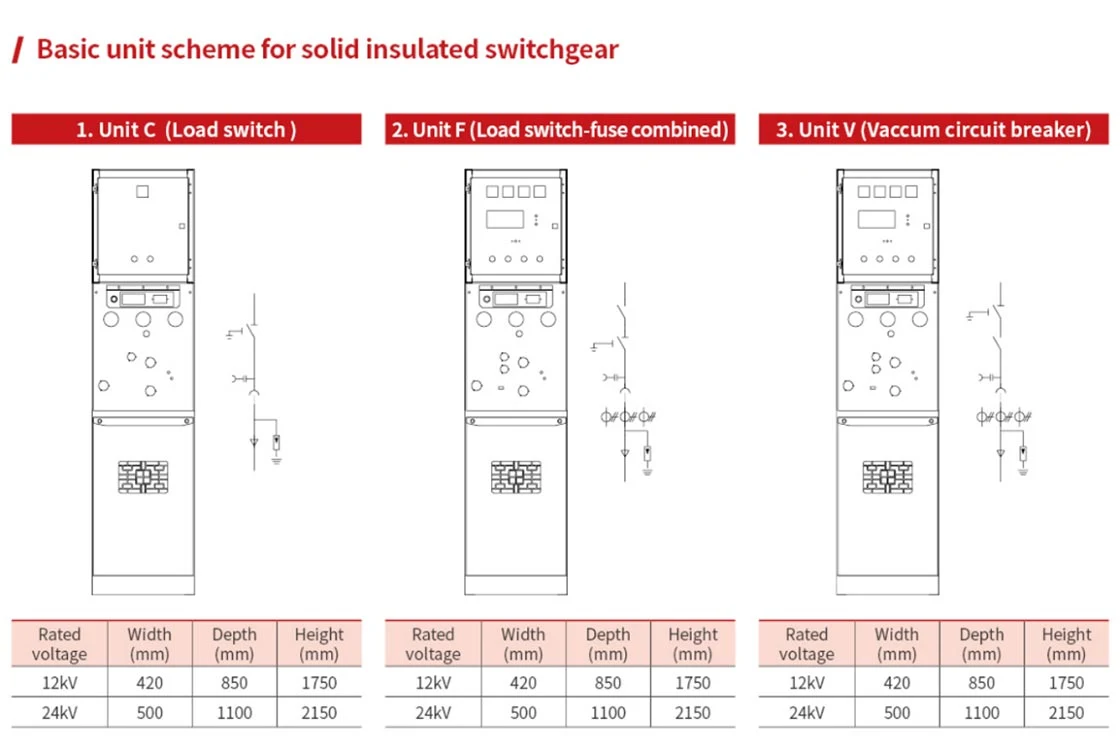

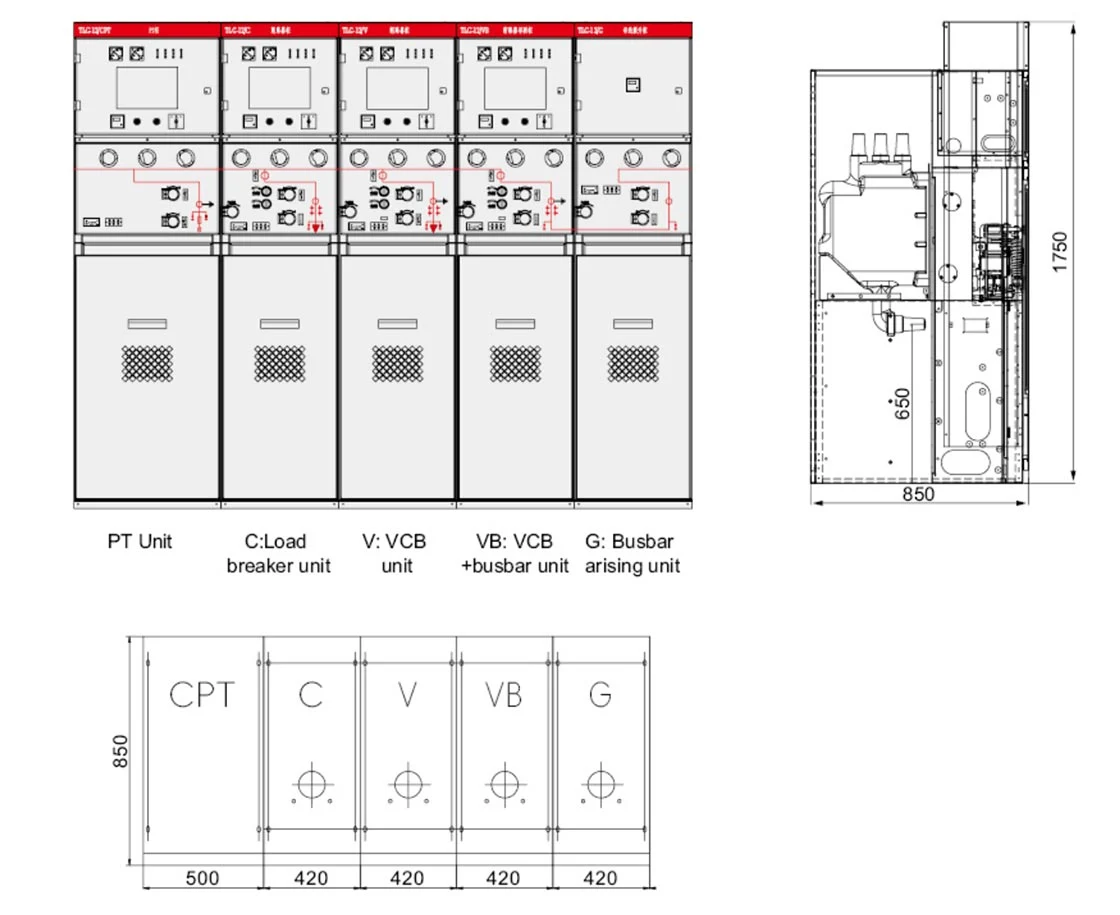

Desenho e dimensões
