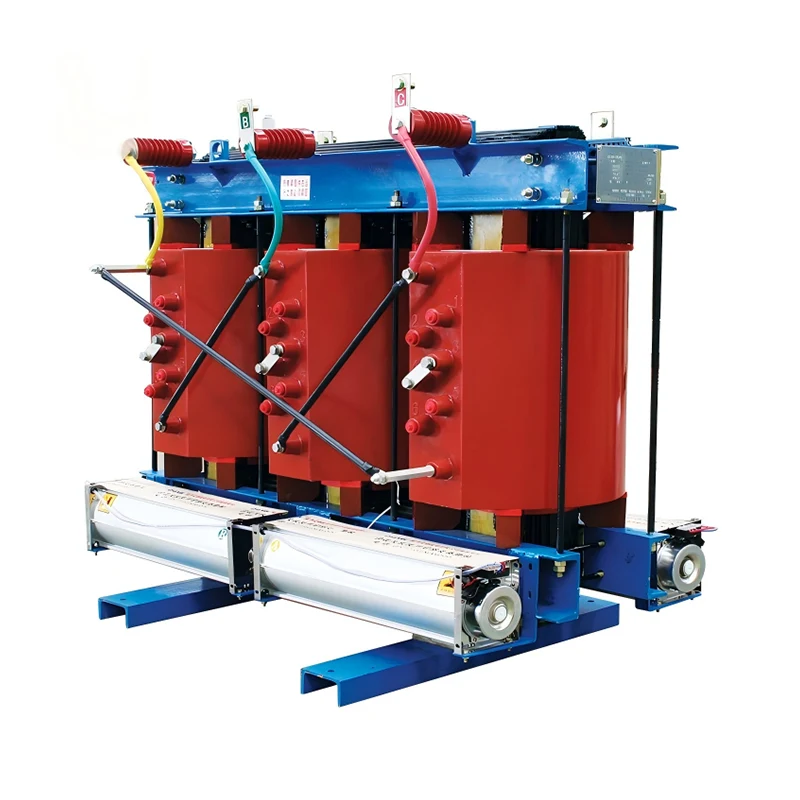

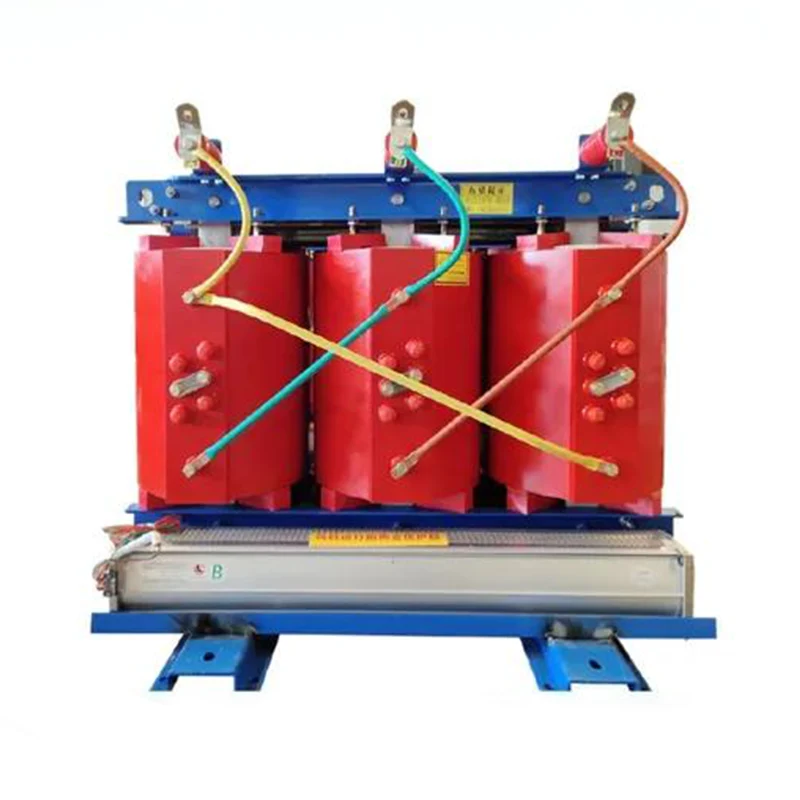

Transformador de potência tipo seco tipo núcleo

Como fabricante profissional, gostaríamos de fornecer a você o transformador de potência do tipo seco JUCEG Core Type. E ofereceremos a você o melhor serviço pós-venda e entrega pontual. A estrutura do núcleo de ferro tipo coração é adotada, onde a coluna do núcleo de ferro e o garfo formam um circuito magnético fechado, e o enrolamento é revestido ao redor da coluna do núcleo de ferro. O núcleo de ferro é geralmente feito empilhando chapas de aço silício laminadas a frio de alta condutividade magnética e alta qualidade com grãos orientados para reduzir a perda sem carga e a corrente sem carga. A superfície do núcleo de ferro é revestida com resina especial para evitar umidade e ferrugem e reduzir o ruído operacional. O enrolamento é tratado com fundição de resina epóxi ou isolamento de impregnação para formar uma estrutura de fibra de vidro de alta resistência, que possui excelente desempenho elétrico e resistência mecânica. Tubos isolantes são colocados entre os enrolamentos de alta e baixa tensão para aumentar o isolamento elétrico, e blocos espaçadores e placas de suporte são usados ​​para restringir as bobinas para garantir a estabilidade e confiabilidade dos enrolamentos. O transformador de potência do tipo seco do tipo núcleo depende principalmente da convecção de ar ou do resfriamento de ar forçado para dissipação de calor. Ao usar resfriamento de ar natural (AN), o transformador pode operar continuamente na capacidade nominal por um longo período. Ao usar resfriamento de ar forçado (AF), a eficiência de dissipação de calor é melhorada aumentando o número de ventiladores, e a capacidade de saída do transformador pode ser aumentada em 50%, adequado para operação de sobrecarga intermitente ou operação de sobrecarga de acidente de emergência.

Tipos de transformadores do tipo seco:

1.Transformador tipo seco de resina fundida (CRT):

Utiliza resina epóxi para encapsular os enrolamentos, protegendo-os contra umidade, poeira, corrosão e outros fatores ambientais.

Adequado para áreas de alta umidade, instalações internas e áreas com risco de incêndio devido à sua natureza não higroscópica, não inflamável e livre de manutenção.

Disponível em classificações de 25 kVA a 12.500 kVA, com classe de isolamento F (aumento de temperatura de 90°C).

2. Transformador impregnado de pressão de vácuo (VPI):

Impregna os enrolamentos com resina de poliéster classe H sob vácuo e pressão, eliminando entreferros ou vazios no isolamento.

Melhora a resistência mecânica, rigidez dielétrica e estabilidade térmica.

Adequado para instalações externas, eventos sísmicos e flutuações de temperatura devido à sua construção robusta, gabinete resistente à umidade e baixo coeficiente de expansão térmica.

Dados Técnicos

Vantagens

Excelente desempenho de isolamento elétrico: Depois de impregnado, o transformador de potência tipo núcleo seco pode penetrar totalmente a resina epóxi no interior do enrolamento, preenchendo as lacunas entre os materiais isolantes e melhorando o desempenho geral do isolamento. A camada impregnada de isolamento do enrolamento é uniforme e densa, reduzindo o risco de descarga local e melhorando a confiabilidade do transformador.

Resistência mecânica aprimorada: Após a impregnação, a resina epóxi solidifica estreitamente com o enrolamento, formando uma estrutura integral, o que aumenta a resistência mecânica e a resistência à vibração do enrolamento. O processo de impregnação pode fixar a posição dos materiais isolantes e evitar que eles se soltem ou se desloquem devido a vibrações ou mudanças de temperatura.

Resistência à umidade e mofo: O processo de impregnação forma uma película protetora densa na superfície do enrolamento, evitando efetivamente a entrada de umidade e evitando que os materiais isolantes fiquem úmidos e mofados. Através do tratamento de resistência à umidade e mofo, a vida útil dos materiais isolantes do transformador é estendida e as falhas causadas pelo envelhecimento do isolamento são reduzidas.

Melhoria do desempenho de dissipação de calor: O tratamento de impregnação do transformador de potência tipo núcleo seco pode preencher as lacunas entre os materiais isolantes, reduzir a camada de ar e melhorar a eficiência de condução de calor, ajudando o enrolamento a dissipar o calor. Combinado com um design de ventilação razoável, o transformador do tipo seco impregnado também pode alcançar um bom desempenho de dissipação de calor.

Custo-benefício: Comparado com o tipo de fundição, o tratamento de impregnação pode utilizar menos material de resina epóxi em alguns casos, reduzindo os custos de material. O tratamento de impregnação é adequado para enrolamentos de diversos formatos e tamanhos, possui alta flexibilidade de processo e pode atender diversas necessidades.
